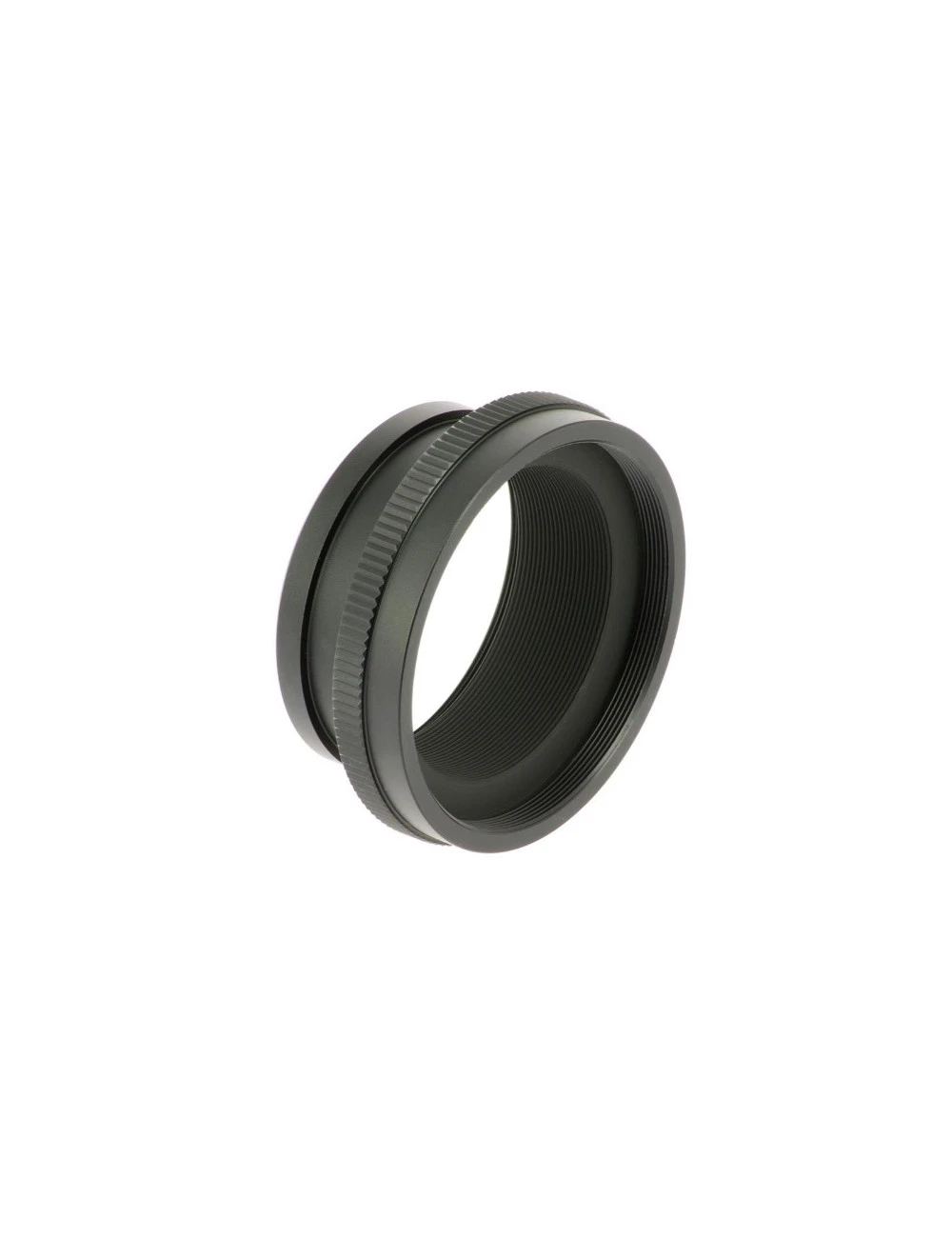

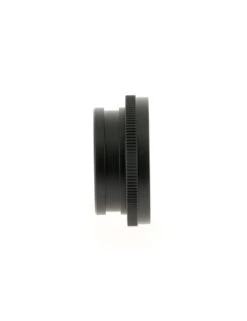

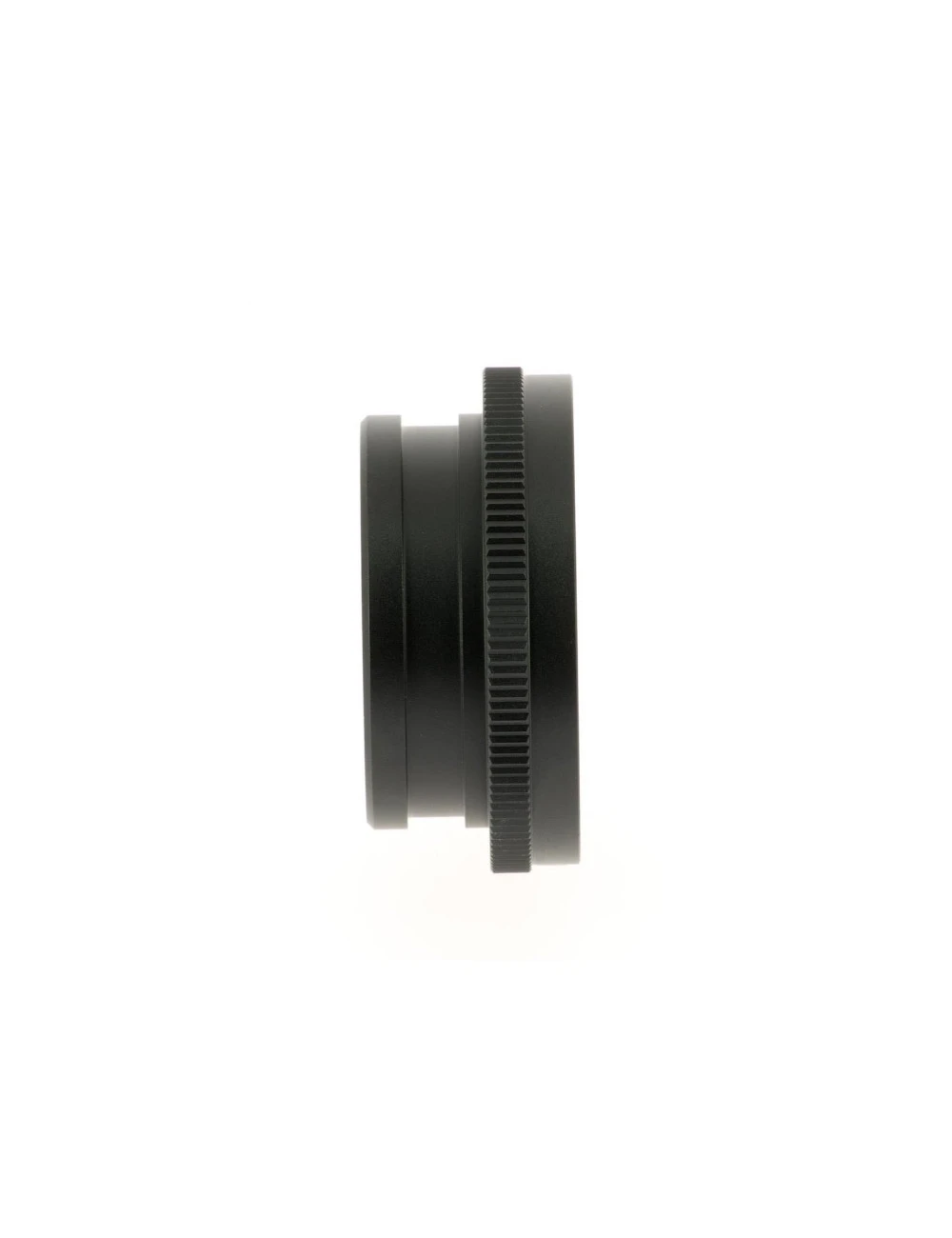

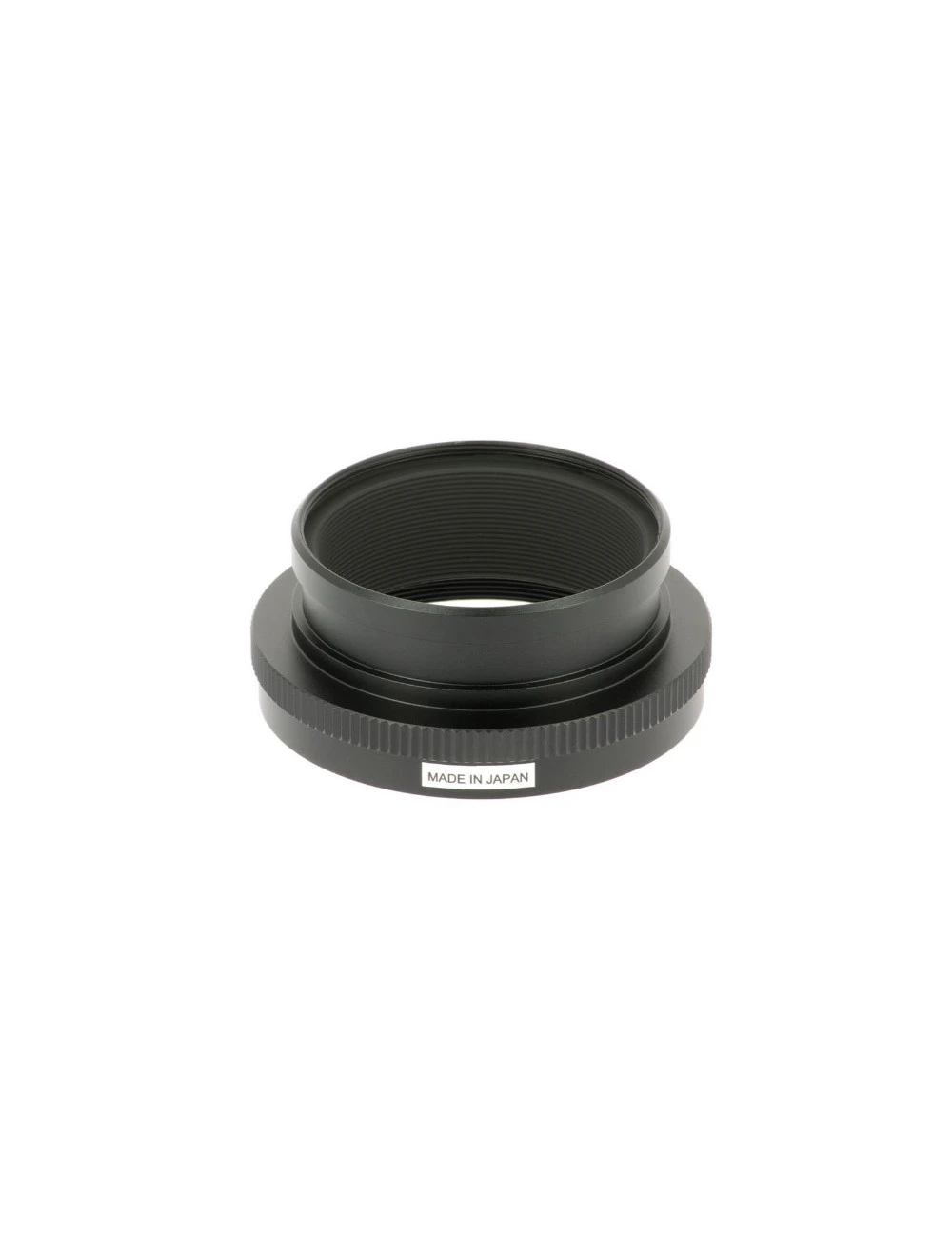

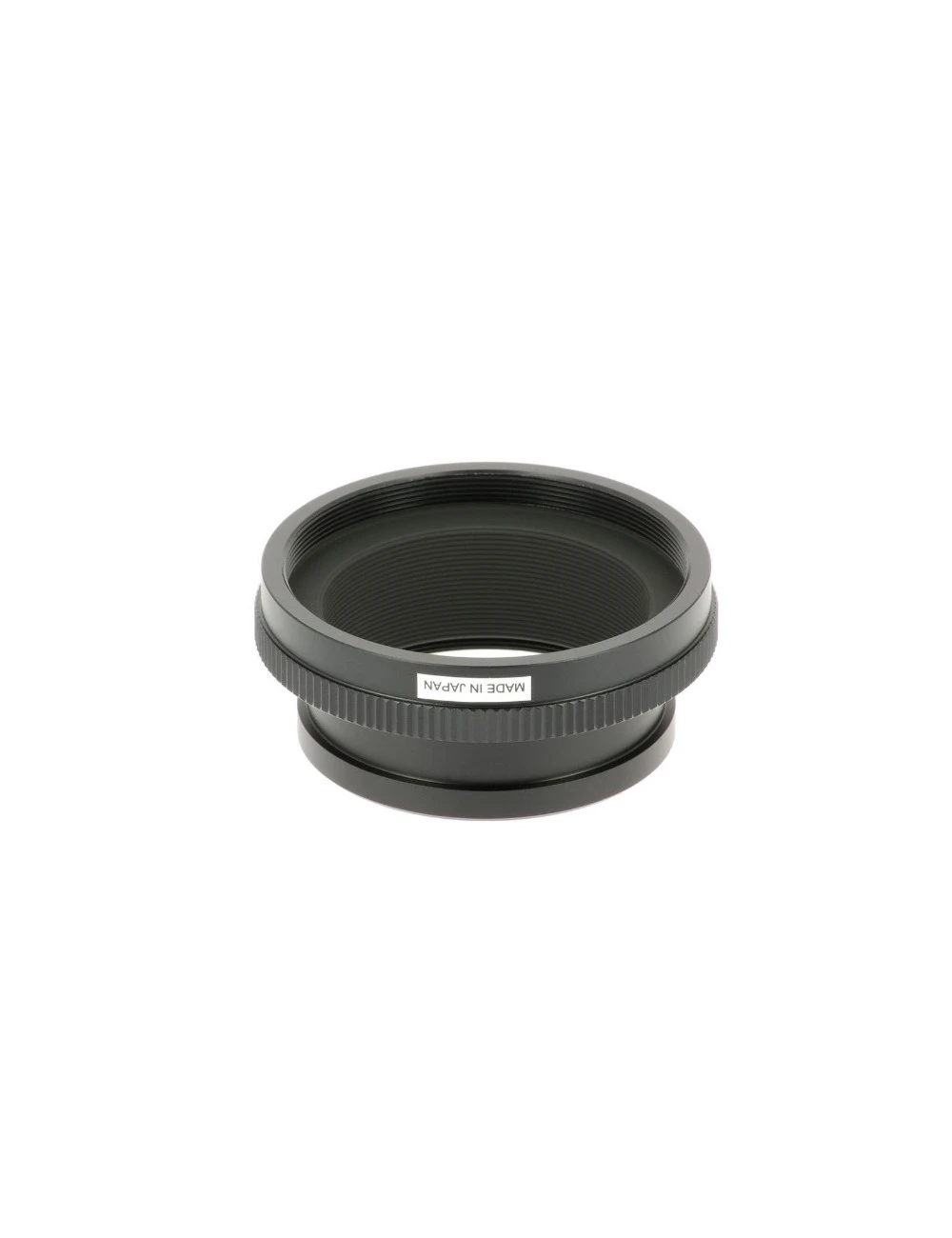

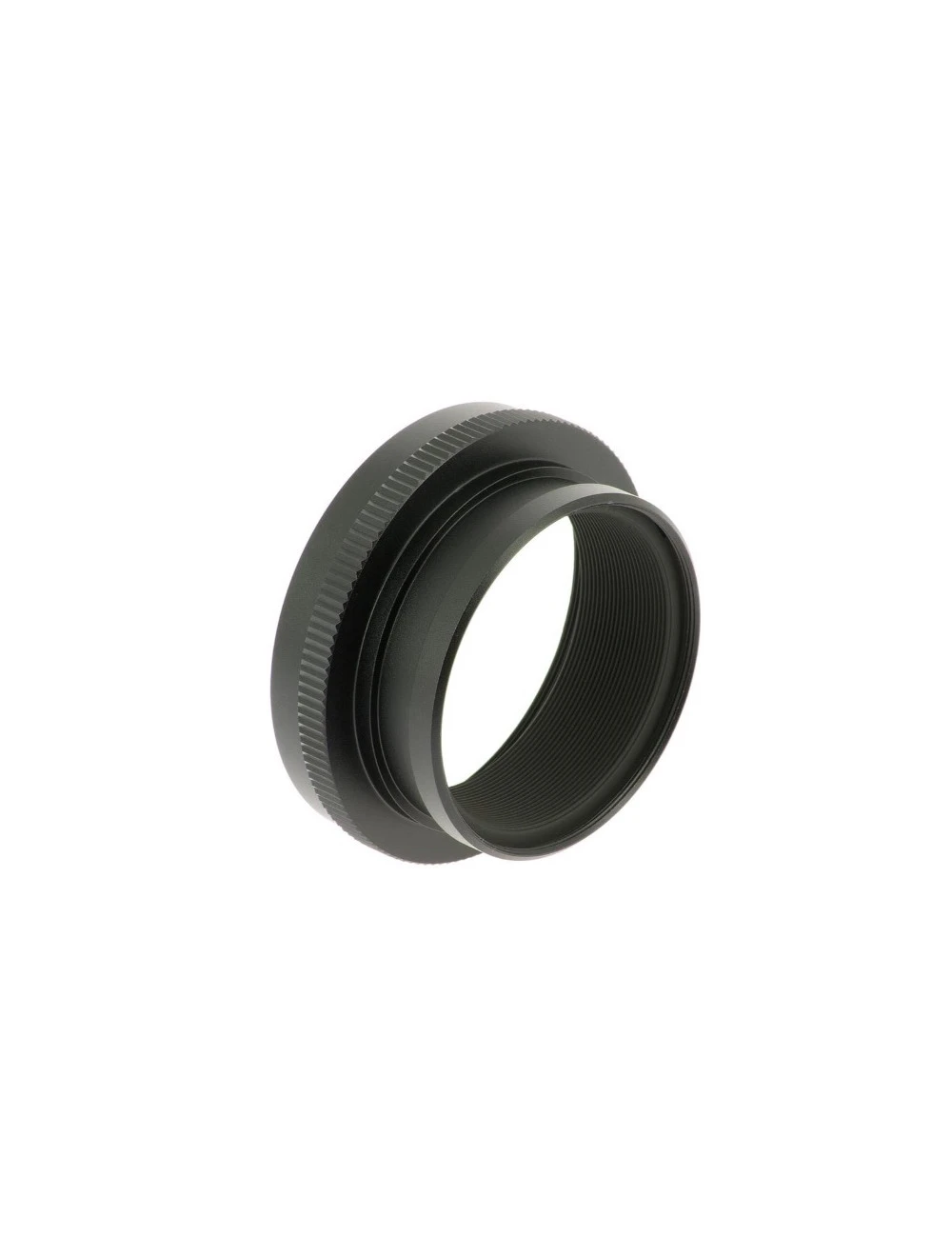

Bague D’adaptation Courte 50.8/T Grand Champ N°35

Bague de conversion destinée à la fixation des bagues T grand champ Takahashi sur un porte-oculaire 2.0″.

• Entrée au coulant 2.0″ (50,8 mm) mâle
• Sortie au filetage M54 femelle
• Tirage de 11 mm seulement

Article généralement disponible sous 2 à 3 jours.

Cette bague de conversion permet d’adapter les bagues T grand champ Takahashi, au filetage M54, sur tout porte-oculaire au coulant 2.0″ (50,8 mm).

L’interface mécanique d’entrée est au coulant 2.0″ (50,8 mm) mâle. L’interface mécanique de sortie est au filetage M54 x 0,75 femelle. Un filetage M48,5 x 0,75 femelle est disponible à l’avant de la bague pour le vissage éventuel d’un filtre au coulant 2.0″ (50,8 mm). Le tirage engendré par cette bague est limité, seulement 11 mm, ce qui permet de conserver un backfocus raisonnable au montage.

Les surfaces d’appui, en entrée et en sortie, sont indiquées sur la demi-coupe schématique de la section des Caractéristiques. Pour les différents montages possibles au foyer de votre instrument Takahashi, nous vous invitons à vous reporter aux system-charts qui lui sont spécifiques.

Tableau des caractéristiques

Caractéristiques mécaniques

Caractéristique	Bague courte Takahashi 2.0″ vers M54
Référence	TKA00207
Interfaces mécaniques en entrée	Coulant 2.0″ (50,8 mm) mâle
Interface mécanique en sortie	Filetage M54 x 0,75 mâle
Tirage	11 mm
Dimensions	Longueur : 26 mm. Diamètre : 62 mm
Poids	40 g

Schémas

Demi-coupe

Filetages d’entrée, de sortie, et tirage de la bague courte Takahashi 2.0″ vers M54

Contenu du produit

• 1 bague courte Takahashi 2.0″ vers M54
