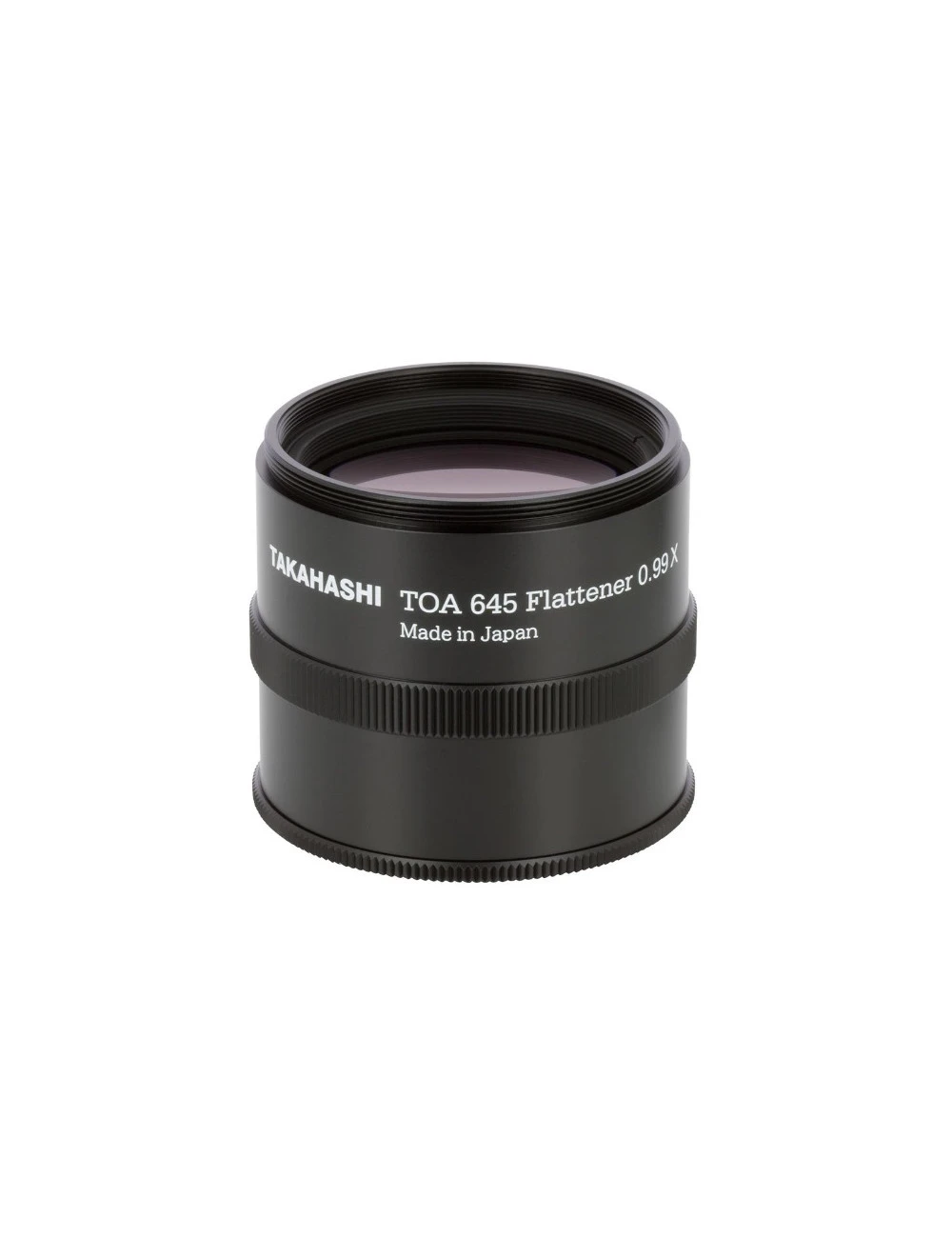

Correcteur De Champ TOA-645 FL150 Pour TOA-150NS/NFB (80M+51S+30F)

Le correcteur de champ pour l’imagerie grand format avec les lunettes Takahashi TOA-150.

• 60 mm de cercle image corrigé
• Entrée en M72x1
• Tube allonge 51S spécifique aux TOA-150
• Livré avec un adaptateur photo CA Ring35 au filetage M54

Article généralement disponible sous 2 à 3 jours.

Takahashi a adapté son « super-réducteur » TOA-67FL aux difficiles contraintes techniques de l’imagerie numérique actuelle, avec ses capteurs CMOS de plus en plus grand possédant des pixels de plus en plus petits.

Les lunettes de la gamme TOA sont des réfracteurs haut-de-gamme aux performances époustouflantes. Les images sont extrêmement piquées et contrastées. Le chromatisme et l’aberration sphérique sont maîtrisées et parfaitement corrigées. Toutefois, cette priorité donnée aux performances en matière de correction des aberrations entraîne une plus grande courbure de champ que celle des objectifs des lunettes de focale similaire ; l’image est déformée en bord de champ, à moins d’utiliser un correcteur de champ ou un réducteur de focale.

Il existait jusqu’à présent 2 types d’aplanisseurs pour les lunettes TOA. Le correcteur 67-FL corrigeait un cercle image surdimensionné par rapport aux besoins des dispositifs numériques actuels de prise de vues. La qualité des corrections des aberrations jusqu’à 50 mm de diamètre ne convenait plus aux exigences des capteurs. Le correcteur 35FL, quand à lui, avait été conçu pour un usage mixte, photographique et visuel, avec l’obligation de pouvoir adapter un renvoi coudé au foyer. Ce compromis ne permettait pas d’exploiter pleinement les performances optiques du correcteur.

Le nouveau correcteur TOA-645 supprime ces limitations et apporte une solution optique optimale aux deux modèles de TOA, permettant de les utiliser au maximum de leur performance, sans aucun compromis. Il est commun à toutes les TOA. Le cercle image corrigé a un diamètre de 60 mm. Le backfocus optimal de chaque lunette est atteint en utilisant une bague allonge M72 spécifique à chaque modèle : n°51L pour la TOA-130, n°51S pour la TOA-150. La bague d’adaptation photo au filetage M54, ou CA Ring35, est commune, elle-aussi.

L’entrée du correcteur TOA-645 est au filetage M72x1 femelle, ce qui le rend compatible aussi bien avec le système de mise au point de la TOA-130NS qu’avec celui des TOA-130NFB et TOA-150B mais aussi avec ceux des anciens modèles.

Tableaux des caractéristiques

Caractéristiques optiques

Caractéristique	Kit correcteur Takahashi TOA-645 pour TOA-150
Focale résultante (TOA-130)	1085 mm
Rapport F/D résultant (TOA-130)	7,2
Diamètre du cercle image corrigé	60 mm
Backfocus mécanique depuis le correcteur (sortie M72)	73,9 mm
Backfocus mécanique depuis le CA35 (sortie M54)	56,2 mm

Caractéristiques mécaniques

Caractéristique	Kit correcteur Takahashi TOA-645 pour TOA-150
Interface mécanique en entrée	Filetage M72x1 mâle
Interface mécanique en sortie (correcteur)	Filetage M72x1 femelle
Interface mécanique en sortie (CA35)	Filetage M54x0.75 femelle
Diamètre mécanique	78 mm
Longueur mécanique (montage complet)	60 mm
Poids (montage complet)	33

Schémas

Backfocus

Filetages d’entrée, de sortie, et position du foyer derrière le correcteur de champ Takahashi TOA-645 sur les lunettes TOA-150

Contenu du kit

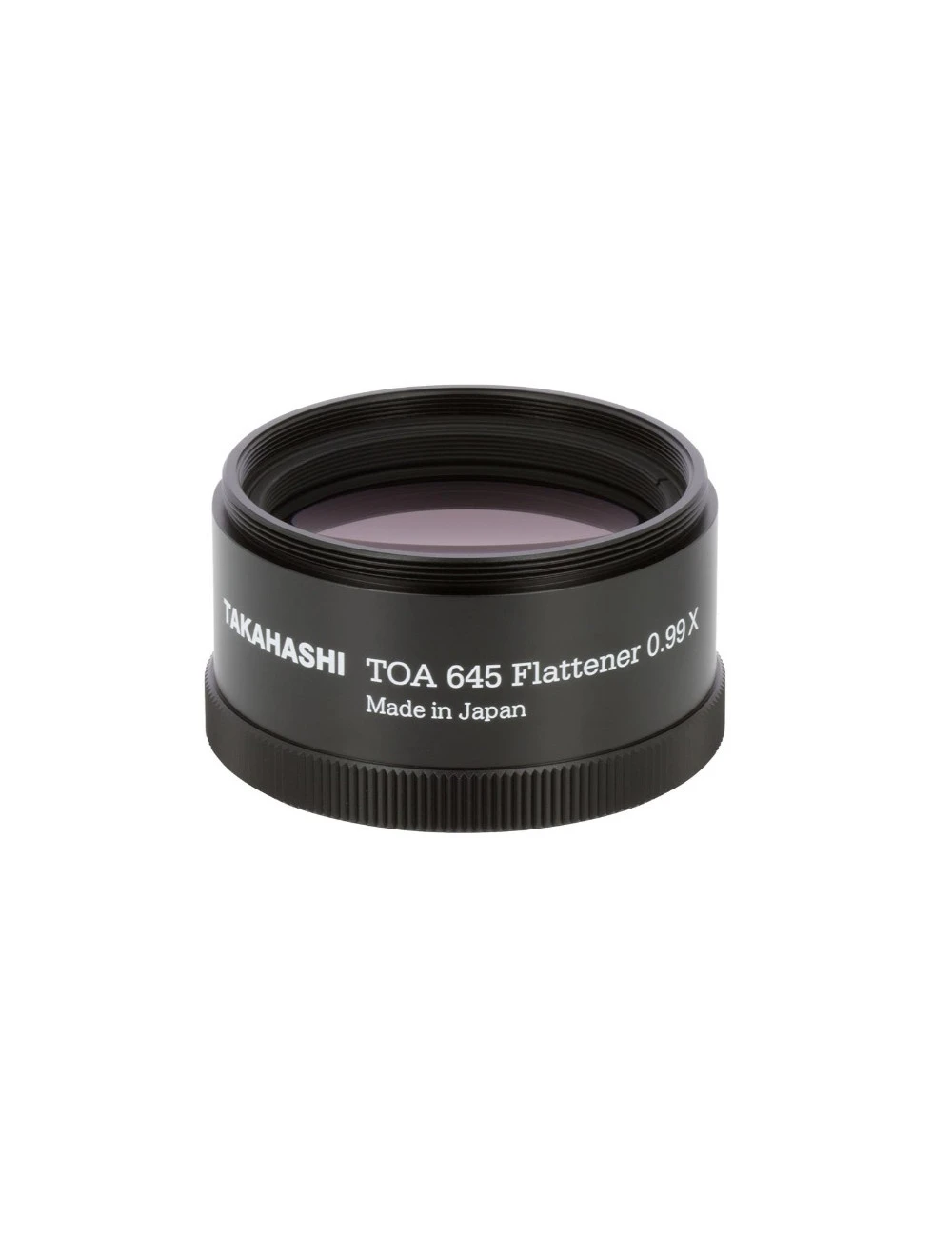

• [80M] 1 correcteur de champ Takahashi TOA-645
• [51S] 1 bague allonge 51S Takahashi

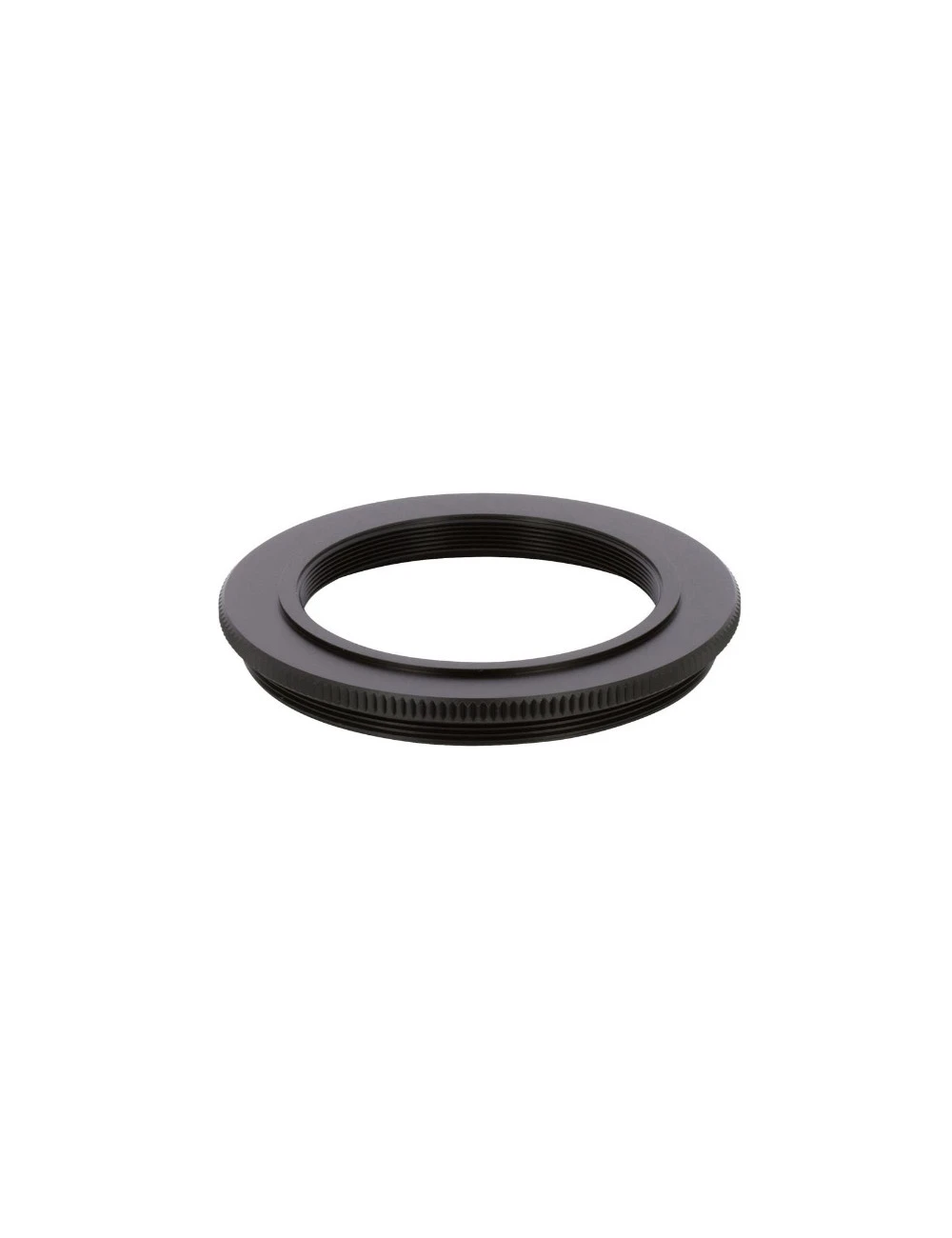

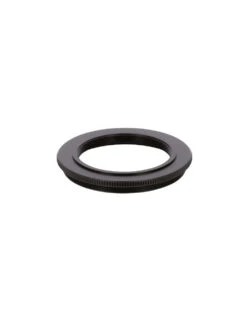

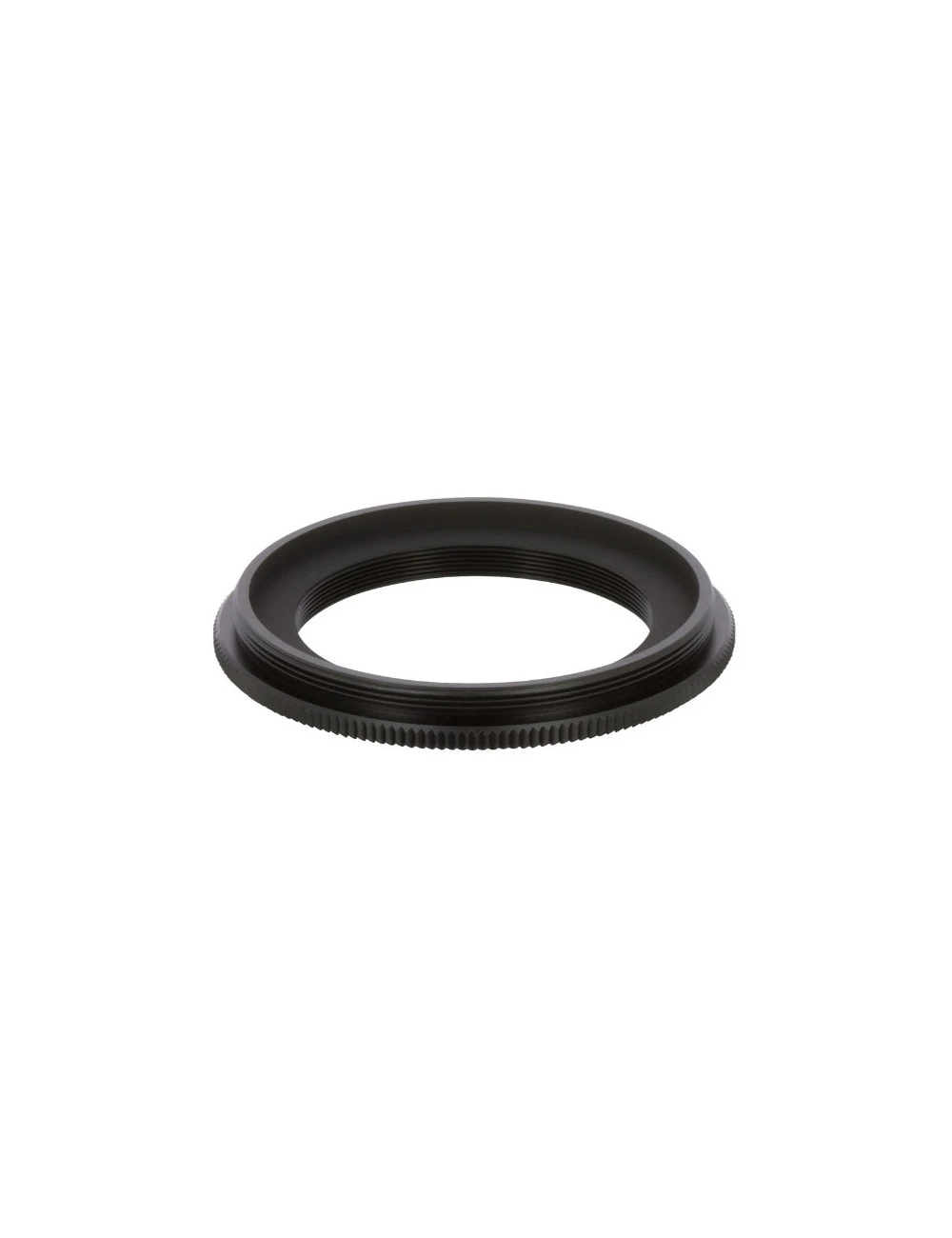

• [30F] 1 adaptateur photo CA Ring35 n°30F

System-charts

System-chart de la lunette Takahashi TOA-150 avec le correcteur TOA-645

System-chart de la lunette Takahashi TOA-150 avec le correcteur TOA-645	Télécharger
