Lunette Sky-Watcher 120ED Black Diamond Sur EQ6-R Pro Go-To

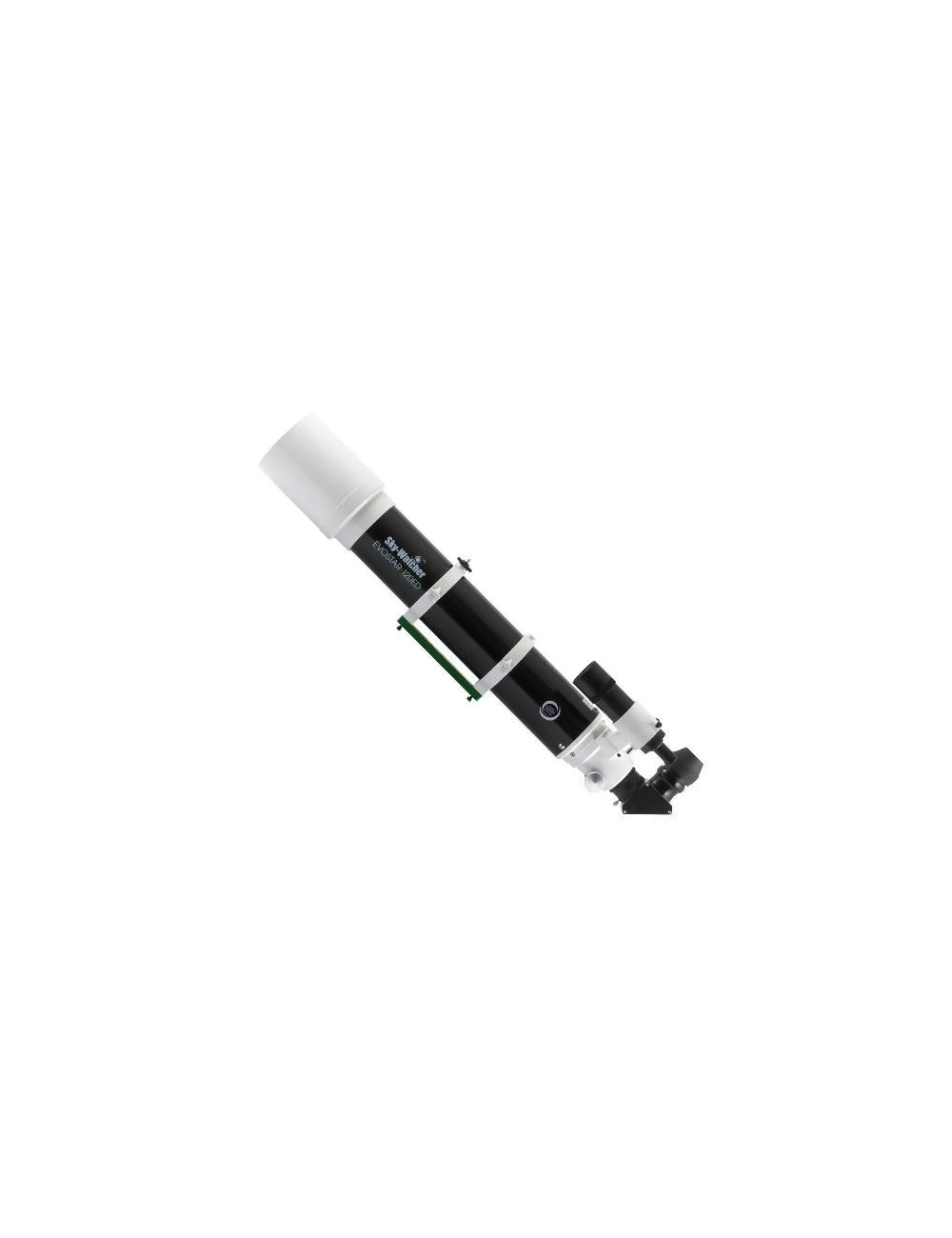

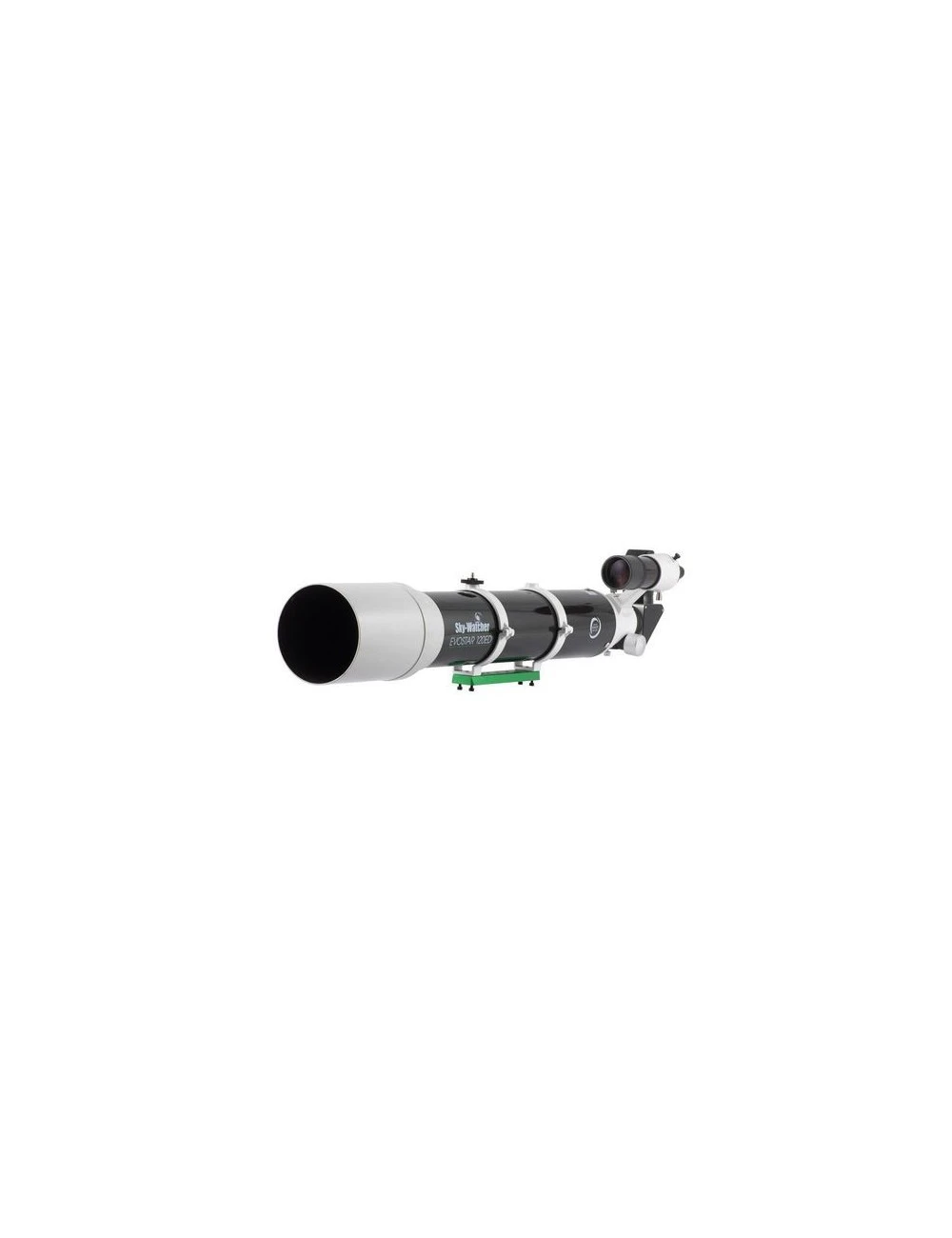

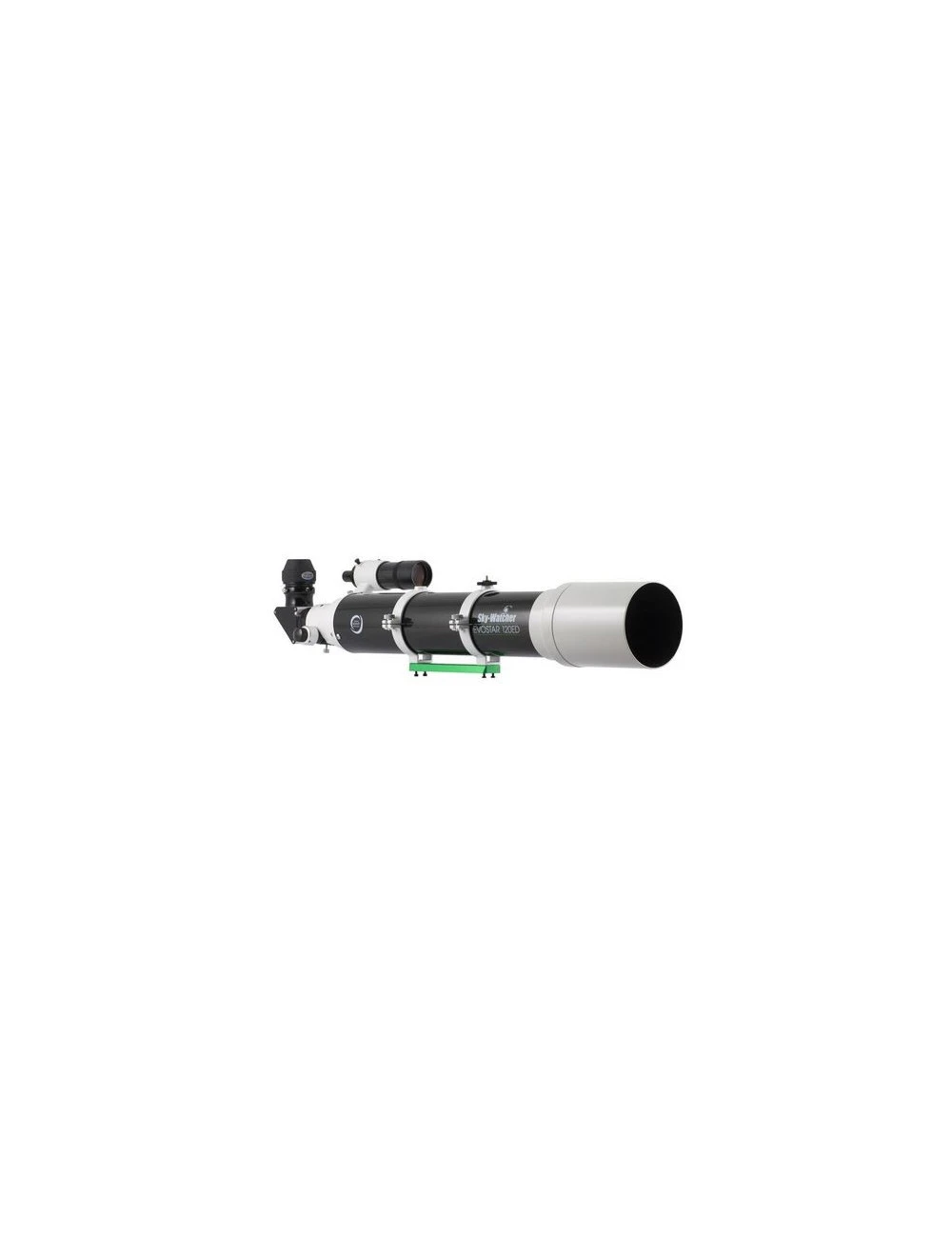

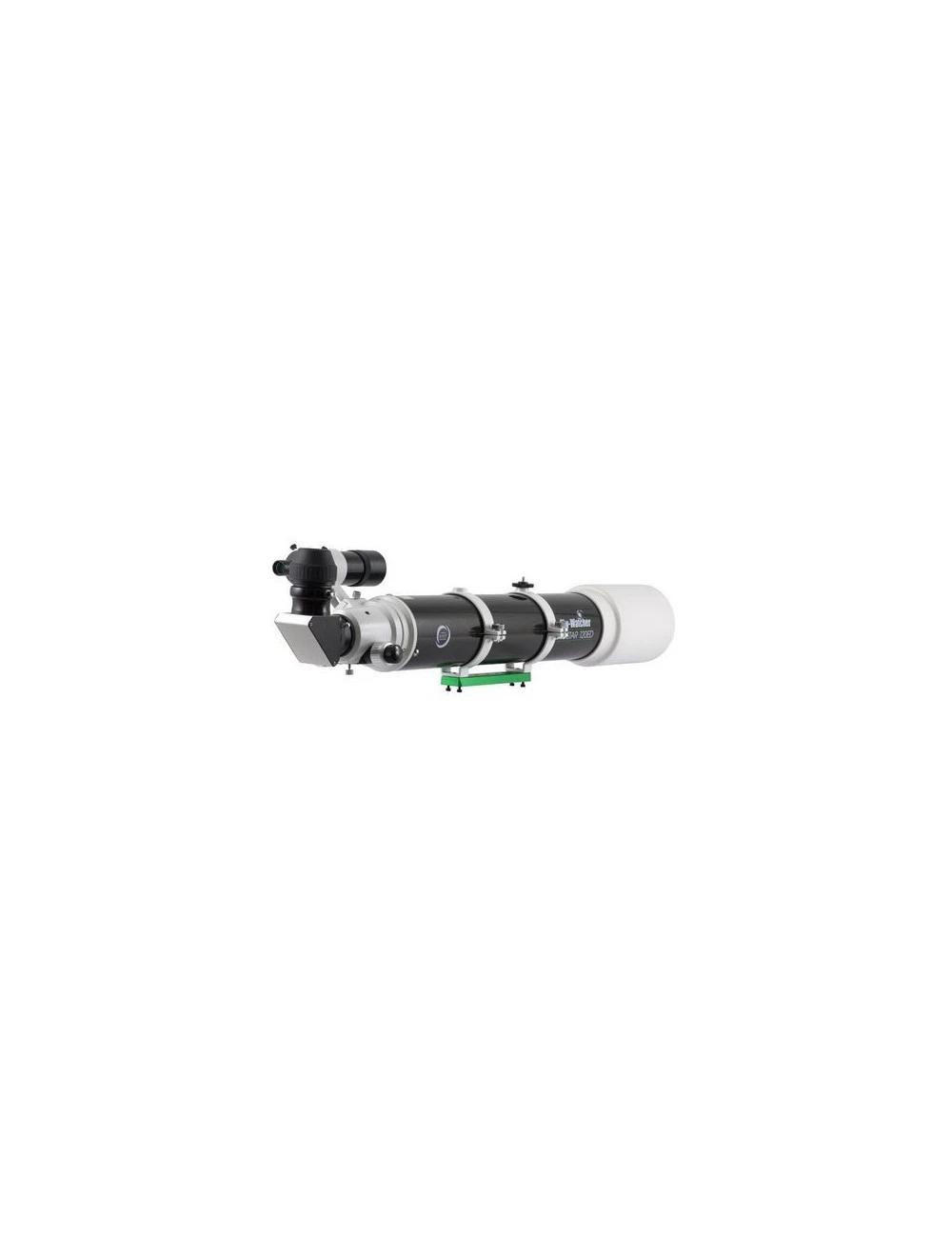

Lunette Sky-Watcher Black Diamond 120ED f/7.5

Pour répondre aux exigences des astronomes amateurs, le tube optique est entièrement réalisé en acier. Aucune pièce plastique n’est utilisée! La solidité est donc au rendez-vous comme l’esthétique particulièrement réussi. L’intérieur est noirci et bafflé pour limiter l’intrusion de lumières parasites. Deux colliers et une queue d’aronde type Vixen sont inclus pour une fixation solide à votre monture. Une vis au pas Kodak est positionnée au-dessus de l’un des colliers pour adapter en parallèle un appareil photo.

Objectif apochromatique

Pour obtenir le précieux qualificatif « APO », un réfracteur doit corriger les aberrations chromatiques primaires et secondaires, inhérentes à tous les systèmes dont les rayons lumineux traversent un élément optique. Dans le cas de la Sky-Watcher Black Diamond 120ED, un doublet composé d’un élément en verre ED réduit le chromatisme pour limiter considérablement l’apparition de lisérés colorés sur les planètes ou la Lune. Le verre ED choisit, du FPL-53 (Schott), est le plus à même de corriger ces défauts grâce à une très faible dispersion.

L’utilisation de traitements multi-couches sur toutes les surfaces limite considérablement les pertes dues à la traversée de l’objectif, ce qui rend la Sky-Watcher 100ED lumineuse et plus contrastée que des lunettes classiques moins bien corrigées. Un nouveau traitement « Metallic High-Transmission » (MHC) déposé sur les surfaces air-verre assure des résultats époustouflants (transmission proche de 99.5%).

Grâce à son rapport de focale court, f/7.5, la Black Diamond 120ED est particulièrement intéressante pour la photographie du ciel profond. En combinaison, par exemple, avec un appareil photo numérique grand format (correcteur/réducteur conseillé), pointez la lunette vers de larges nébuleuses telles Orion, la Lagune ou le Cygne.

La qualité optique d’un niveau élevé, grâce à la bonne correction du chromatisme, ravira plus d’un amateur ou débutant.

Contrôle des objectifs

Comme la Série Pro, la Black Diamond 120ED se distingue par le contrôle de la qualité de chaque objectif par l’intermédiaire d’un test de Ronchi et d’un StarTest.

La fonction essentielle d’un instrument est de collecter la lumière d’une étoile sans perturbation. Cela signifie concentrer le flux lumineux sans altérer ce faisceau lumineux. Toutes les longueurs d’onde constituent le front d’onde, toutes altérations de ce front d’onde causées par les optiques doivent être évitées. Une analyse du front d’onde avec un test de Ronchi démontre la qualité d’une optique. Les lignes blanches et noires doivent apparaître rectilignes et parallèles.

Le Startest prouve la capacité des optiques à reproduire une image ponctuelle d’une source ponctuelle. Des anneaux lumineux concentriques entourent l’image ponctuelle. C’est la répartition de la lumière dans les anneaux de diffraction qui indique le bon centrage de l’objectif par rapport à l’instrument.

Conception mécanique

Pour être cohérent avec l’optique et fournir de bons résultats en astrophotographie (ou la mise au point a une place primordiale) le porte oculaire des Black Diamond a été amélioré grâce, entre autres, à l’ajout d’une vis de démultiplication fine. Le principe est de type Crayford avec une structure en aluminium offrant robustesse et précision lors de la focalisation. Une vis de blocage permet de conserver la mise au point.

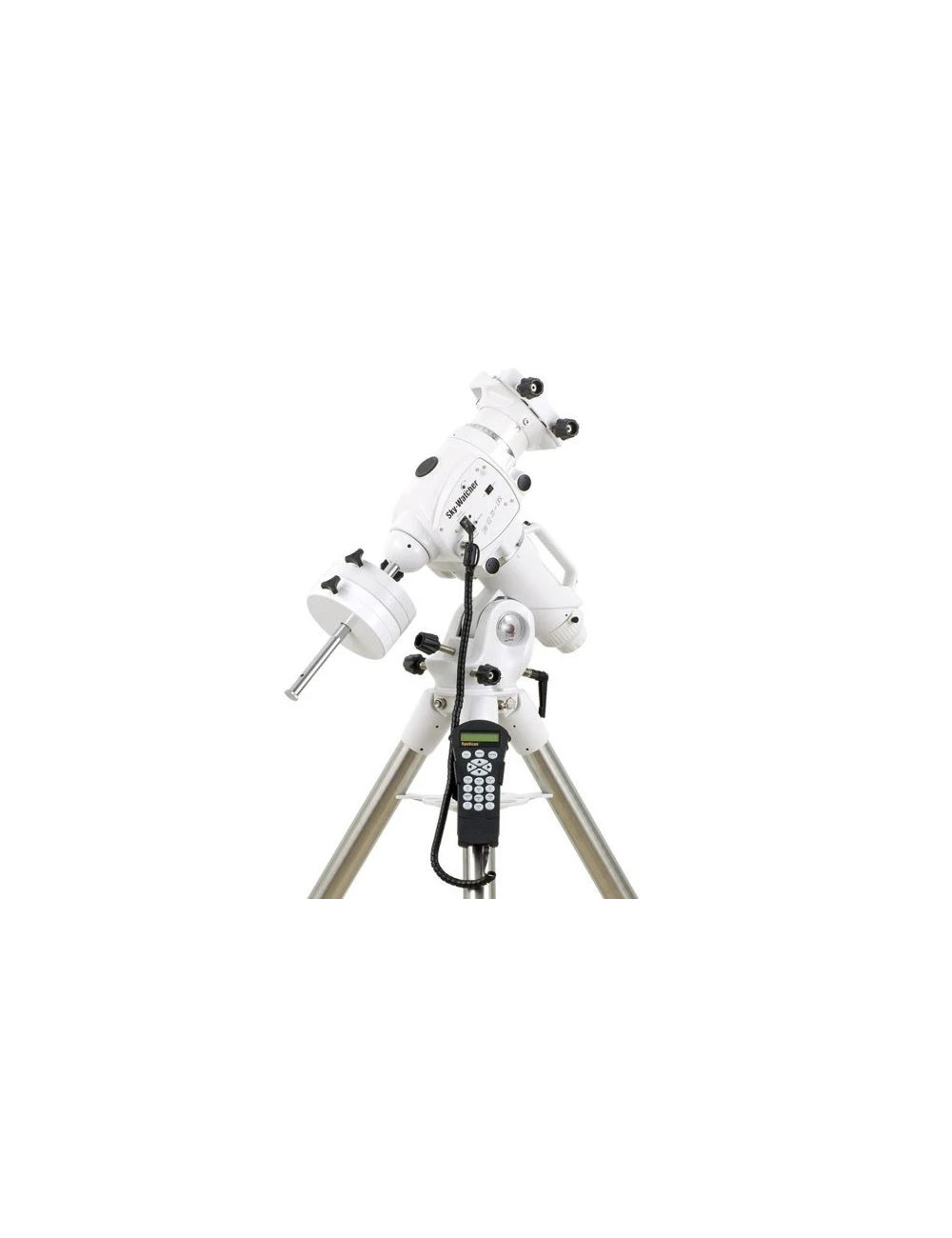

Tout savoir sur la monture Sky-Watcher EQ6-R

Après l’arrivée de l’AZ-EQ6, SkyWatcher poursuit les évolutions dans sa gamme de monture avec l’EQ6-R. Modèle uniquement équatoriale (contrairement à l’AZ-EQ6 qui présente les 2 modes AZ/EQ) elle dispose des mêmes avancées technologiques que l’AZ-EQ6 pour un prix légèrement inférieur. L’EQ6-R est ainsi capable de supporter de très lourdes charges telles des tubes optiques Schmidt-Cassegrain ou Newton jusqu’à 280mm de diamètre tout en étant allégée par rapport à la célèbre NEQ6.

Massive, la tête seule pèse près de 17kg, l’EQ6-R garantit une très bonne stabilité même à forts grossissements. La qualité du suivi est améliorée par rapport aux versions EQ6/NEQ6 grâce à plusieurs innovations. L’EQ6-R permet d’entreprendre des séances d’astrophotographie longue pose sur les objets les moins brillants. Un port d’autoguidage est inclus en standard pour réduire sensiblement l’erreur périodique en ascension droite (RA).

Une monture pour le visuel et l’imagerie

L’EQ6-R est une solution très attractive permettant de supporter des télescopes jusqu’alors compatibles avec des montures beaucoup plus onéreuses. Elle autorise le débutant à se lancer dans l’imagerie, à l’aide d’un PC et d’un deuxième instrument parallèle lorsque l’autoguidage est activé. L’observateur visuel appréciera le système de pointage automatique GOTO SynScan délivré par l’intermédiaire d’une raquette de commande simple d’utilisation. En effet nul besoin de connaître la position des étoiles ou des astres lointains du ciel profond, l’AZ-EQ6 se charge se déplacer l’instrument vers la cible que vous désirez observer. Après calibration (mise en station) avec le viseur polaire sur l’Etoile Polaire, sélectionnez l’alignement de la monture sur une, deux ou trois étoiles. Plus de 42 000 objets dont les principaux catalogues sont enregistrés dans la base de données (Messier, NGC, IC ainsi que les planètes, la Lune et le Soleil).

Nouveautés

Le système d’entraînement a été pour l’occasion modifié avec l’ajout d’une courroie au niveau de l’entraînement. Le résultat est appréciable, avec une courbe d’erreur périodique plus douce, un backlash moins important et une diminution du bruit lors des déplacements (pointage GOTO). Des encodeurs optiques, dont la conception est brevetée, sont désormais présents pour éviter toutes pertes du positionnement malgré un déplacement manuel. Cela donne beaucoup de liberté à l’utilisateur, lui évitant de reprendre la procédure d’initialisation à zéro.

Le poids enfin de la monture a été allégé (par rapport à la NEQ6) passant de 20kg à 17,3kg… rendant l’EQ6-R plus agréable à transporter. Le design a ainsi été modifié et aussi pour des considérations esthétiques (+ ajout d’une poignée de transport très pratique). Les vis de serrage en altitude et latitude ont été modifié pour une plus grande facilité de manipulation.

Système de pointage automatisé Go-To

Après calibration (mise en station) avec le viseur polaire sur l’Etoile Polaire, sélectionnez l’alignement de la monture sur une, deux ou trois étoiles. Plus de 49 200 objets dont les principaux catalogues sont enregistrés dans la base de données (Messier, NGC, IC ainsi que les planètes, la Lune et le Soleil). Pour un maximum de confort la monture se déplace rapidement, jusqu’à 3.4°/sec par l’intermédiaire de la raquette de commande. Simple à utiliser, elle aide à diriger rapidement l’instrument vers n’importe quels galaxies, nébuleuses, amas ou objets du système solaire. Découvrez en détails la fameuse galaxie d’Andromède, les fabuleuses draperies entourant le coeur d’Orion, l’amas d’Hercule M13 et son coeur riche de milliers d’étoiles. Saturne, Jupiter et de la Lune sont aussi des merveilles à scruter sans modération.

L’indication dans la raquette de la date, l’heure et de l’endroit d’observation combinée à la fonction « Tour » permet de pointer la monture EQ6-R vers les objets les plus intéressants pendant toute une soirée. Offrez-vous une visite guidée du ciel de votre lieu d’observation en cliquant sur le bouton « Entrer » selon l’objet présenté dans une liste déroulante. La précision du pointage peut aller jusqu’à 1 minute d’arc par compensation des erreurs mécaniques de la monture. Cette procédure appelée « Backlash » nécessite de mesurer le temps entre deux déplacements opposés de la monture. L’opération est simple à réaliser et permet surtout en astrophotographie de gagner un temps précieux. L’objet que vous désirez photographier est généralement au centre du capteur… un vrai plaisir!

Raquette de commande SynScan GoTo

Caractéristiques	Lunette Sky-Watcher Black Diamond 120ED f/7.5
Tube optique	Métal Objectif à 2 éléments traités multi-couches avec verre FPL-53 (Schott)
Longueur focale	900mm
Porte Oculaire	Crayford 50.8/31.75 Sky-Watcher avec microfocuser (dual speed 1:10)
Poids du tube	5,2kg
Dimensions du tube (longueur x largeur)	920mm x 130mm
Pouvoir de résolution	0.9″
Magnitude limite	12.3
Clarté	400x

Caractéristiques	Monture équatoriale Sky-Watcher EQ6-R Pro Go-To
Monture	Motorisée double axes avec pointage automatique Go-To Moteur pas à pas résolution : 0.144 arc/sec Vitesse de déplacement jusqu’à 3.4°/sec – Rattrapage de 2x à 800x
Construction	Roue dentée en laiton (RA/DEC) diamètre 92.5mm, 180 dents Vis sans fin en acier
Capacité de charge	20kg Capacité de charge optimale en astrophotographie : 17kg
Réglage en latitude	5° à 65°
Réglage en azimuth	+/- 9°
Système Go-To	Raquette de commande SynScan avec 42 900 objets de catalogues célestes usuels Mode de suivi : Sidéral, Lunaire ou Solaire Fonction : Park, Synchronisation, Backlash, Identification, Tour, PEC…
Vitesse de guidage	0.25x, 0,5x, 0,75x, 1x la vitesse sidérale
Précision de pointage	Jusqu’à 1′ minute d’arc
Viseur polaire	Intégré
Trépied	Trépied tubulaire en acier réglable en hauteur (85cm à 147cm)
Poids	Monture : 17,3kg Trépied : 7,5kg
Contrepoids	2x contrepoids de 5kg fournis
Alimentation	Câble allume cigare fourni 12V DC Alimentation secteur ou pack batterie en option
Ports	Autoguidage ST-4 inclus Port SNAP pour contrôle de votre boîtier photo

• 1 Lunette Sky-Watcher 120/900 avec crayford microfocuser (dual speed 1:10)

• 2 colliers

• 1 queue d’aronde 21cm

• 1 oculaire coulant 50,8mm : LET 28mm

• 1 chercheur droit 9×50

• 1 renvoi coudé diélectrique 50,8mm

• 1 valise de transport
