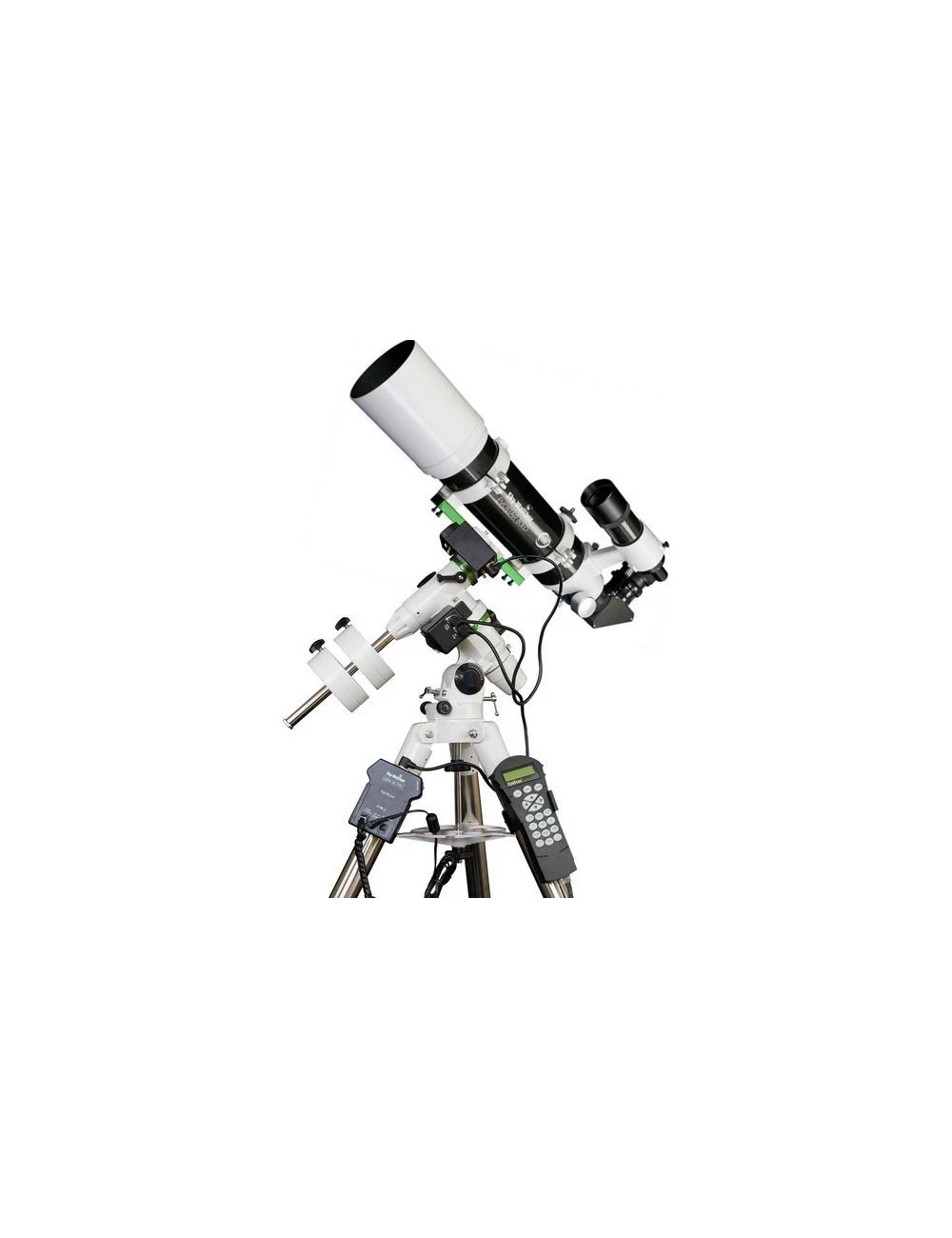

Lunette Sky-Watcher 80ED Black Diamond Sur EQM-35 Pro Go-To

La très connue SW 80ED sur monture EQM-35 Pro Go-To. Un ensemble compact, rigide, stable qui permet dès le départ d’imager sans compromis. Il s’agit de la version Deluxe de la 80ED sur EQ3-2 ; toutes les options sont intégrées d’origine.



Article généralement disponible sous 2 à 3 jours.



Sky-Watcher a renouvellé il y a quelques années sa gamme d’instruments en modifiant le design et quelques éléments mécaniques. La série dénommée Black Diamond, comprend des Dobson, réfracteurs, Newton et Maksutov. Au niveau des lunettes, les diamètres « classiques » : 80, 100 et 120mm sont conservés, hormis un changement de couleur (noire avec des incrustations blanches). Seul le porte-oculaire Crayford 50.8mm a subit des évolutions

La qualité optique, réputée des 80ED Sky-Watcher, offre à tous la possibilité d’acquérir un instrument performant à un prix très attractif pour l’astrophotographie grand champ ou l’observation planétaire et solaire.

Tout savoir sur la monture Sky-Watcher EQM-35

L’EQM-35 est une évolution majeure de la petite monture équatoriale NEQ3-2. Bien qu’évolutive, cette dernière souffrait d’un usage astrophotographique limité. Sky-Watcher l’a donc fait évoluer en s’inspirant judicieusement de la modularité de ses deux petites soeurs nomades, la Star Adventurer et la Star Adventurer Mini, dont elle hérite d’une partie des accessoires photographiques.

Le résultat est donc une monture très modulaire, utilisable soit comme une monture équatoriale classique, soit comme un équatorial photo dont les configurations possibles sont identiques à celles de la gamme Star Adventurer. Le gros avantage reste sa capacité de charge maximale de 10 kg qui lui permet d’accepter des tubes optiques comme le Newton 150/750 voire le Newton 200/1000 en utilisation visuelle, ou encore un Maksutov-Cassegrain 150 mm ou une lunette de 120 mm. D’un point de vue photographique, une telle charge donne énormément de liberté, y compris celle d’installer de gros boîtiers professionnels ou des téléobjectifs à longue focale, moyennant un équilibrage soigné.

La monture Sky-Watcher EQM-35 dans sa configuration équatoriale classique, complète, avec le kit Goto SynScan installé

Afin de rendre la tête de déclinaison démontable, l’axe d’ascension droite a subi un impressionnant lifting et a gagné en diamètre en en solidité, avec des roulements plus massifs que sur l’EQ3-2. Conséquence directe, la roue dentée d’entraînement passe de 130 à 180 dents, améliorant la précision de suivi.

Le gros point fort de l’EQM-35 est sa capacité de transformation en équatorial photo. On notera tout de suite la similitude avec la monture Vixen GP Photo Guider dont l’EQM-35 semble s’être inspirée ; les ingénieurs Sky-Watcher ayant eu la bonne idée de conserver la possibilité de remettre un axe de Déclinaison classique, ce que le fabricant japonais n’avait pas permis. Une fois la Déclinaison démontée et la queue d’aronde femelle alternative, de type Vixen installée, les mêmes options que sur les montures Star Adventurer se présentent : installation d’une rotule photo, d’un système de guidage, d’un support en L avec ou sans barre de contrepoids, etc.

Quelle que soit la configuration, l’usage du viseur polaire fourni est pleinement conservé.

L’EQM-35 en configuration classique

La configuration classique de l’EQM-35 est celle d’une monture équatoriale standard, équipée de ses deux axes de déplacement, ascension droite et déclinaison. Elle peut accepter tous les tubes optiques, de façon normale, grâce à une queue d’aronde femelle de type Vixen.

La monture Sky-Watcher EQM-35 dans sa configuration équatoriale classique, avec son axe de déclinaison.
On notera 2 des 4 vis permettant le démontage de cet axe pour passer en mode photo

L’EQM-35 en configuration photo

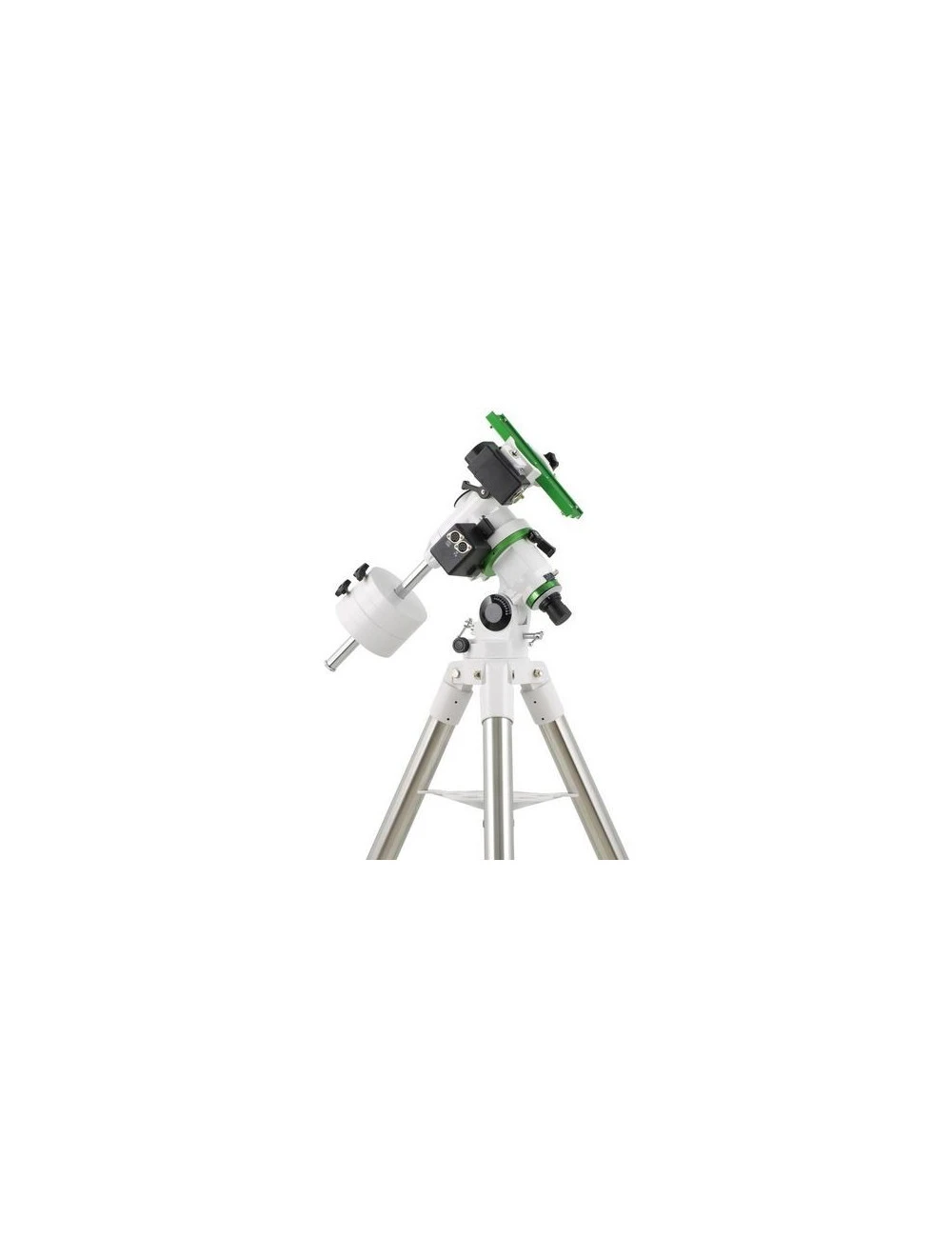

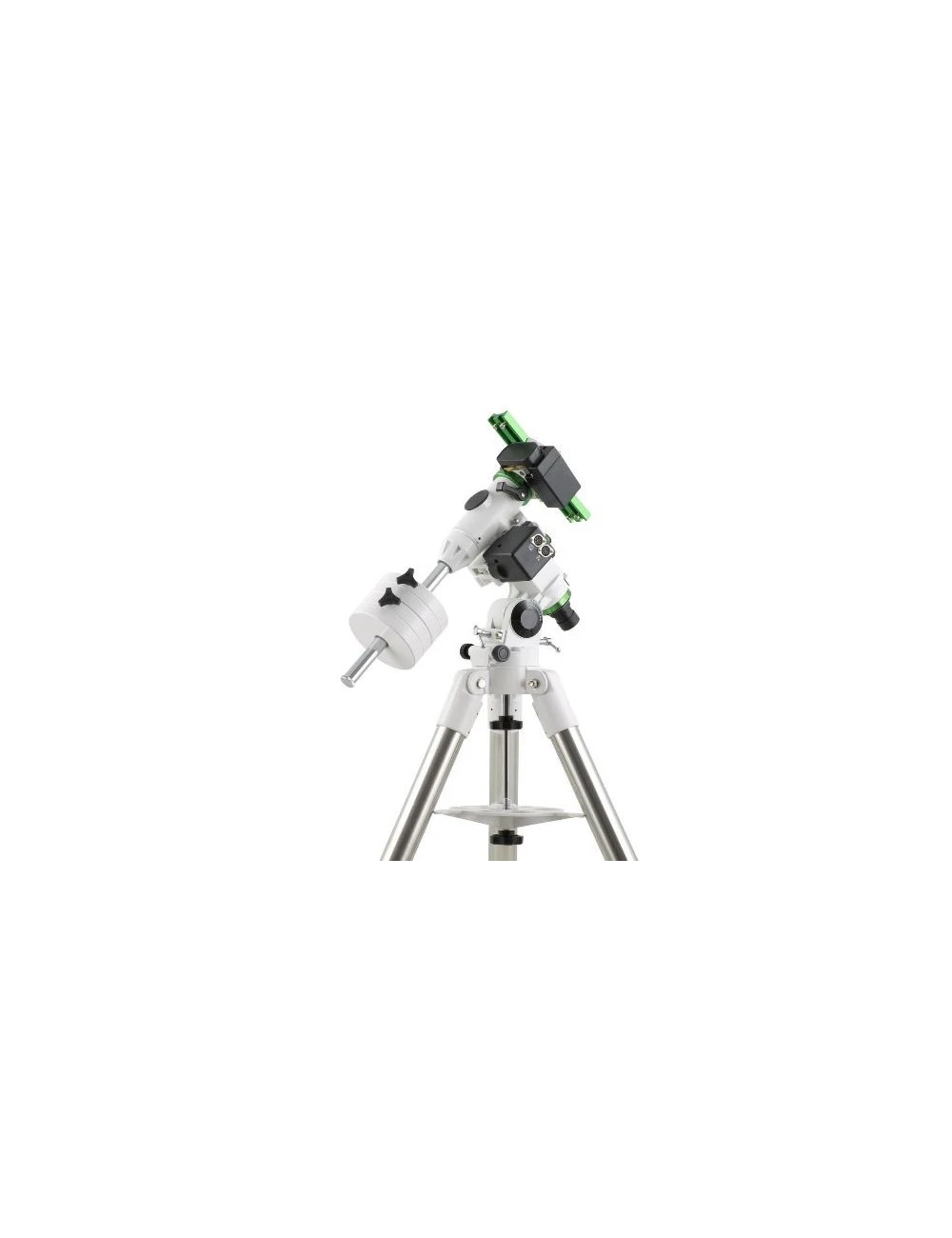

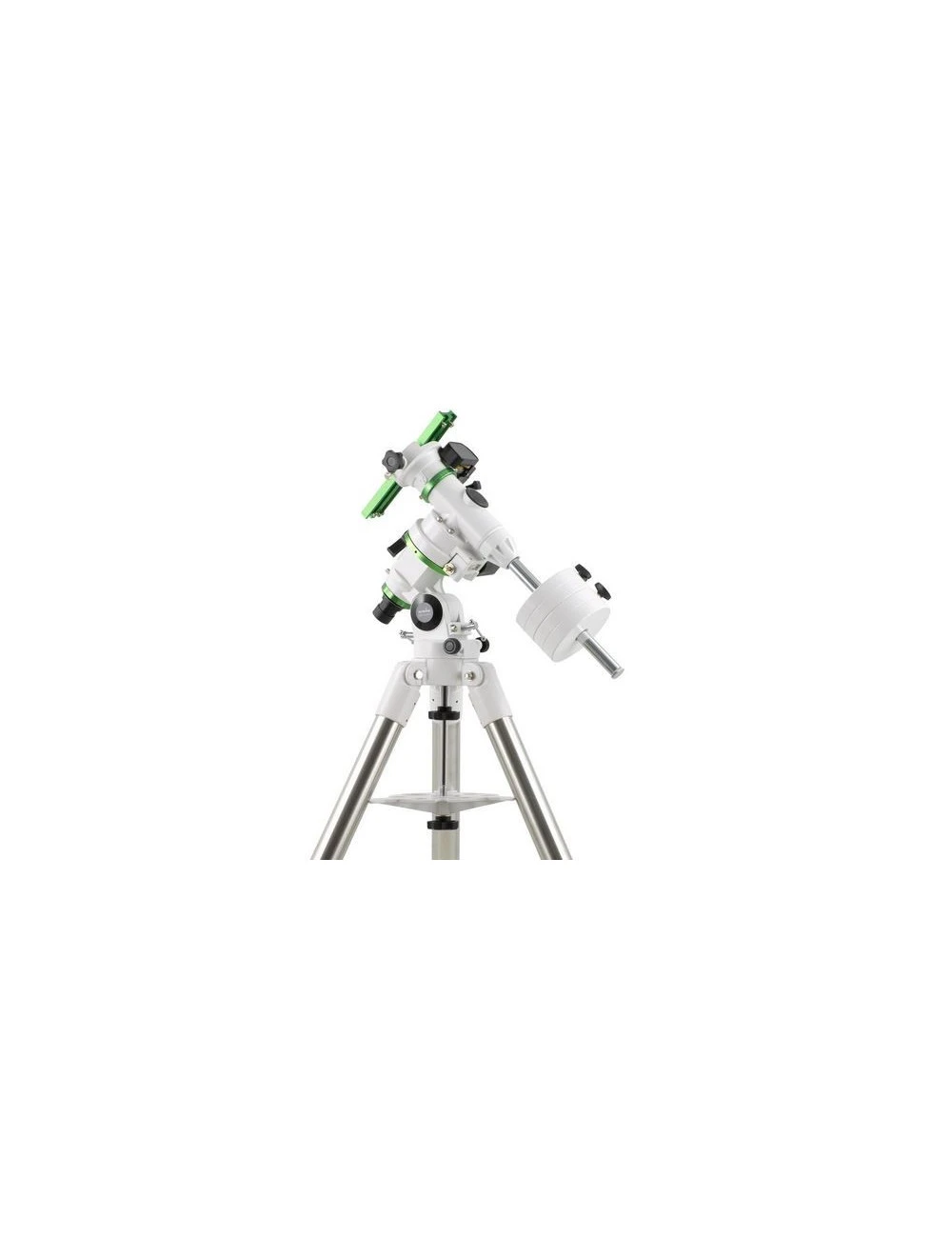

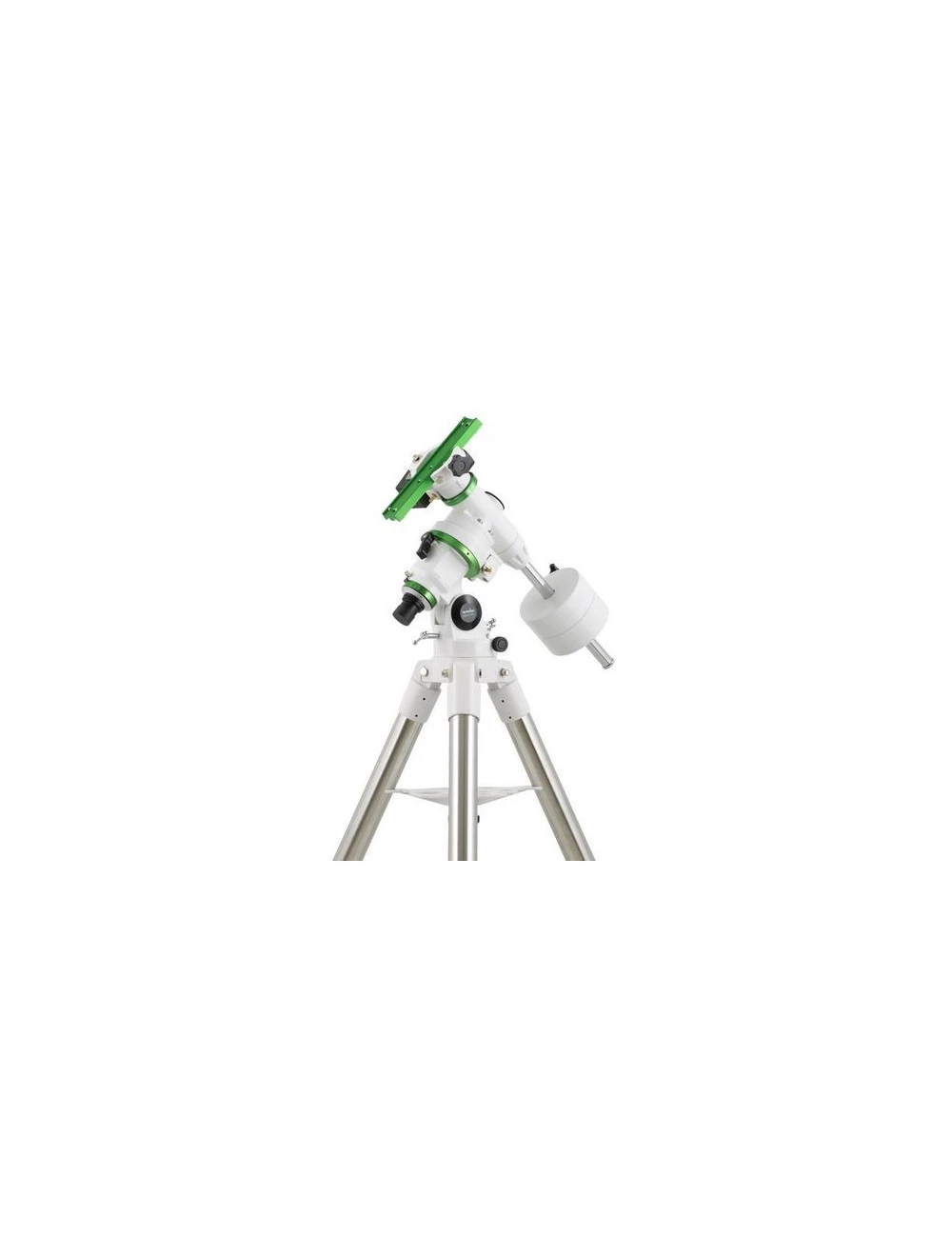

La configuration originale de l’EQM-35 est celle d’un équatorial photographique, à l’image des montures Star Adventurer, sans axe de déclinaison. Une queue d’aronde femelle alternative le remplace sur laquelle on vient fixer, par exemple, une queue d’aronde photo mâle munie d’une vis au pas du Congrès (3/8″) optionnelle. Tous les accessoires des montures Star Adventurer sont compatibles.

La monture Sky-Watcher EQM-35 en configuration « équatorial photo ». L’axe de déclinaison a été démonté. La queue d’aronde femelle de type Vixen présente initialement sur le bloc en déclinaison a été installée à sa placeL’EQM-35 en configuration « équatorial photo ». La platine en L de la Star Adventurer, et sa barre de contrepoids, ont été installées (en option) sur la queue d’aronde alternativeL’EQM-35 en configuration « équatorial photo ». La queue d’aronde alternative accueille une rotule boule photo (optionnelle), donnant ainsi beaucoup de latitude pour la cadrage

Système de pointage automatisé Go-To

La monture équatoriale modulaire Sky-Watcher EQM-35 est proposée de série avec un système de pointage automatique Goto, équipé d’un boîtier de commande original permettant de gérer les deux configurations de la monture, classique et photo. Le démontage de l’axe de déclinaison, et donc du moteur qui lui est associé, n’empêche pas les fonctionnalités de suivi et de guidage en AD. Bien entendu, en absence de moteur de Dec, le pointage Goto est désactivé.

Dans sa configuration Goto, la monture EQM-35 porte la dénomination de EQM-35 Pro.

Le boîtier de commande Goto de la monture équatoriale modulaire EQM-35 Pro. Les fonctionnalités de pointage, de suivi et de guidage sont identiques à tous les autres contrôleurs Goto de la marque. La raquette SynScan complète l’ensemble

Après calibration (mise en station) avec le viseur polaire sur l’Etoile Polaire, sélectionnez l’alignement de la monture sur une, deux ou trois étoiles. Plus de 49 200 objets dont les principaux catalogues sont enregistrés dans la base de données (Messier, NGC, IC ainsi que les planètes, la Lune et le Soleil). Pour un maximum de confort la monture se déplace rapidement, jusqu’à 3.4°/sec par l’intermédiaire de la raquette de commande. Simple à utiliser, elle aide à diriger rapidement l’instrument vers n’importe quels galaxies, nébuleuses, amas ou objets du système solaire. Découvrez en détails la fameuse galaxie d’Andromède, les fabuleuses draperies entourant le coeur d’Orion, l’amas d’Hercule M13 et son coeur riche de milliers d’étoiles. Saturne, Jupiter et de la Lune sont aussi des merveilles à scruter sans modération.

L’indication dans la raquette de la date, l’heure et de l’endroit d’observation combinée à la fonction « Tour » permet de pointer la monture EQM-35 Pro vers les objets les plus intéressants pendant toute une soirée. Offrez-vous une visite guidée du ciel de votre lieu d’observation en cliquant sur le bouton « Entrer » selon l’objet présenté dans une liste déroulante. La précision du pointage peut aller jusqu’à 1 minute d’arc par compensation des erreurs mécaniques de la monture. Cette procédure appelée « Backlash » nécessite de mesurer le temps entre deux déplacements opposés de la monture. L’opération est simple à réaliser et permet surtout en astrophotographie de gagner un temps précieux. L’objet que vous désirez photographier est généralement au centre du capteur… un vrai plaisir!

Raquette de commande SynScan GoTo

Caractéristiques	Lunette Sky-Watcher Black Diamond 80ED f/7.5 avec mise au point démultipliée
Tube optique	Métal Objectif à 2 éléments traités multi-couches avec verre FPL-53 (Schott)
Longueur focale	600mm
Porte Oculaire	Crayford 50.8/31.75 Sky-Watcher avec microfocuser (dual speed 1:10)
Poids du tube	2,5kg
Dimensions du tube (longueur x largeur)	620mm x 100mm
Pouvoir de résolution	1.45″
Magnitude limite	11.3
Clarté	178x



Caractéristiques	Monture équatoriale Sky-Watcher EQM-35 Pro GoTo
Monture	Monture équatoriale allemande modulaire, à axe de déclinaison démontable Motorisé par kit Goto Sky-Watcher SynScan
Capacité de charge	10kg
Système Go-To	Raquette de commande SynScan avec 42 900 objets de catalogues célestes usuels Mode de suivi : Sidéral, Lunaire ou Solaire, en mode EQ ou AZ, simple ou double axe. Fonction : Park, Synchronisation, Backlash, Identification, Tour…
Entraînement en ascension droite	Roue dentée de 92,5 mm de diamètre et 180 dents + vis sans fin de 25,5 mm de diamètre
Entraînement en déclinaison	Roue dentée de 34,3 mm de diamètre et 65 dents + vis sans fin de 25,5 mm de diamètre
Plage de latitude	Utilisable de 15° à 65°
Trépied	Trépied tubulaire en acier réglable en hauteur (71cm à 123cm)
Poids	Monture : 4,4 kg (en mode classique), 3,3 kg (en mode équatorial photo) Trépied : 5,7kg
Contrepoids	2 contrepoids fournis. 3,4kg au total
Viseur polaire	Inclus
Alimentation	12V CC, 3A minimum Alimentation secteur ou pack batterie en option

La Lunette Sky-Watcher Black Diamond 80ED dual speed f/7.5 est livrée avec les accessoires suivants :

• 1 Lunette Sky-Watcher 80/600 avec crayford microfocuser (dual speed 1:10

• 2 colliers

• 1 queue d’aronde 21cm

• 1 oculaire coulant 50,8mm : LET 28mm

• 1 chercheur droit 9×50

• 1 renvoi coudé diélectrique 50,8mm

• 1 valise de transport

La monture EQM-35 est livrée avec les accessoires suivants :
