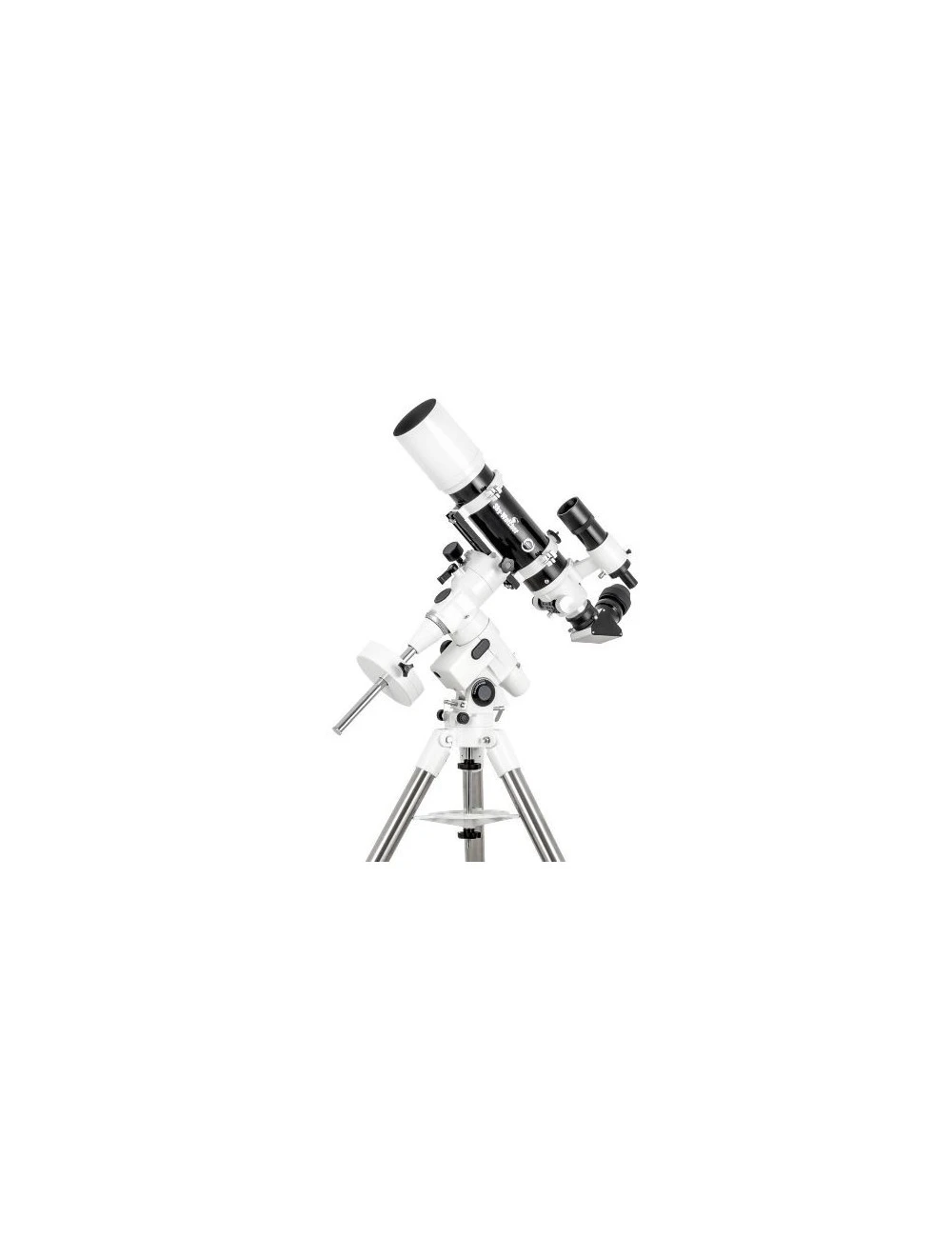

Lunette Sky-Watcher 80ED Black Diamond Sur NEQ5 Pro Go-To

Lunette Sky-Watcher Black Diamond 80ED f/7.5

Sky-Watcher a renouvellé il y a quelques années sa gamme d’instruments en modifiant le design et quelques éléments mécaniques. La série dénommée Black Diamond, comprend des Dobson, réfracteurs, Newton et Maksutov. Au niveau des lunettes, les diamètres « classiques » : 80, 100 et 120mm sont conservés, hormis un changement de couleur (noire avec des incrustations blanches). Seul le porte-oculaire Crayford 50.8mm a subit des évolutions.

Pour répondre aux exigences des astronomes amateurs, le tube optique est entièrement réalisé en acier. Aucune pièce plastique n’est utilisée! La solidité est donc au rendez-vous comme l’esthétique particulièrement réussi. L’intérieur est noirci et bafflé pour limiter l’intrusion de lumières parasites. Deux colliers et une queue d’aronde type Vixen sont inclus pour une fixation solide à votre monture. Une vis au pas Kodak est positionnée au-dessus de l’un des colliers pour adapter en parallèle un appareil photo.

Objectif apochromatique

Pour obtenir le précieux qualificatif « APO », un réfracteur doit corriger les aberrations chromatiques primaires et secondaires, inhérentes à tous les systèmes dont les rayons lumineux traversent un élément optique. Dans le cas de la Sky-Watcher Black Diamond 80ED, un doublet composé d’un élément en verre ED réduit le chromatisme pour limiter considérablement l’apparition de lisérés colorés sur les planètes ou la Lune. Le verre ED choisit, du FPL-53 (Schott), est le plus à même de corriger ces défauts grâce à une très faible dispersion.

L’utilisation de traitements multi-couches sur toutes les surfaces limite considérablement les pertes dues à la traversée de l’objectif, ce qui rend la Sky-Watcher 80ED lumineuse et plus contrastée que des lunettes classiques moins bien corrigées. Un nouveau traitement « Metallic High-Transmission » (MHC) déposé sur les surfaces air-verre assure des résultats époustouflants (transmission proche de 99.5%).

Grâce à son rapport de focale court, f/7.5, la lunette Sky-Watcher 80ED est particulièrement intéressante pour la photographie du ciel profond. En combinaison, par exemple, avec un appareil photo numérique grand format (correcteur/réducteur conseillé), pointez la lunette vers de larges nébuleuses telles Orion, la Lagune ou la fameuse galaxie d’Andromède.

La qualité optique d’un niveau élevé, grâce à la bonne correction du chromatisme, ravira plus d’un amateur ou débutant.

Contrôle des objectifs

Comme la Série Pro, la Black Diamond 80ED se distingue par le contrôle de la qualité de chaque objectif par l’intermédiaire d’un test de Ronchi et d’un StarTest.

La fonction essentielle d’un instrument est de collecter la lumière d’une étoile sans perturbation. Cela signifie concentrer le flux lumineux sans altérer ce faisceau lumineux. Toutes les longueurs d’onde constituent le front d’onde, toutes altérations de ce front d’onde causées par les optiques doivent être évitées. Une analyse du front d’onde avec un test de Ronchi démontre la qualité d’une optique. Les lignes blanches et noires doivent apparaître rectilignes et parallèles.

Le Startest prouve la capacité des optiques à reproduire une image ponctuelle d’une source ponctuelle. Des anneaux lumineux concentriques entourent l’image ponctuelle. C’est la répartition de la lumière dans les anneaux de diffraction qui indique le bon centrage de l’objectif par rapport à l’instrument.

Pour être cohérent avec l’optique et fournir de bons résultats en astrophotographie (ou la mise au point a une place primordiale) le porte oculaire des Black Diamond a été amélioré grâce, entre autres, à l’ajout d’une vis de démultiplication fine. Le principe est de type Crayford avec une structure en aluminium offrant robustesse et précision lors de la focalisation. Une vis de blocage permet de conserver la mise au point.

Monture équatoriale NEQ5

Pour les amateurs intéressés par l’observation visuelle, la monture NEQ5 permet des observations de qualité sans trop de vibrations. La version plus massive, monture HEQ5 Pro Go-To, sera préférable pour ceux qui désirent débuter en astrophotographie longue pose.

La NEQ5 supporte de nombreux télescopes jusqu’à 200mm de diamètre (9kg). Elle dispose de mouvements fins en azimut et en latitude pour faciliter la mise en station et compenser la rotation terrestre (pour conserver l’objet au centre du champ de l’oculaire).

L’adaptation du tube optique s’effectue à l’aide d’une queue d’aronde femelle type Vixen. Un plateau porte accessoires assure une bonne rigidité de l’ensemble. Equipée en standard de cercles gradués, la monture NEQ5 peut recevoir un viseur polaire (option) dans l’axe polaire pour réaliser rapidement la mise en station.

Monture équatoriale NEQ5 Pro Go-To

L’observateur visuel appréciera le système de pointage automatique GOTO SynScan délivré par l’intermédiaire d’une raquette de commande simple d’utilisation. En effet nul besoin de connaître la position des étoiles ou des astres lointains du ciel profond, le système Go-To de la monture NEQ5 se charge se déplacer l’instrument vers la cible que vous désirez observer.

Après calibration (mise en station) avec le viseur polaire sur l’Etoile Polaire, sélectionnez l’alignement de la monture sur une, deux ou trois étoiles. Plus de 49 200 objets dont les principaux catalogues sont enregistrés dans la base de données (Messier, NGC, IC ainsi que les planètes, la Lune et le Soleil).

Pour un maximum de confort la monture se déplace rapidement, jusqu’à 3.4°/sec par l’intermédiaire de la raquette de commande. Simple à utiliser, elle aide à diriger rapidement l’instrument vers n’importe quelles galaxies, nébuleuses, amas ou objets du système solaire. Découvrez en détails la fameuse galaxie d’Andromède, les fabuleuses draperies entourant le coeur d’Orion, l’amas d’Hercule M13 et son coeur riche de milliers d’étoiles. Saturne, Jupiter et de la Lune sont aussi des merveilles à scruter sans modération.

L’indication dans la raquette de la date, l’heure et de l’endroit d’observation combinée à la fonction « Tour » permet de pointer la monture NEQ5 Pro vers les objets les plus intéressants pendant toute une soirée. Offrez-vous une visite guidée du ciel de votre lieu d’observation en cliquant sur le bouton « Entrer » selon l’objet présenté dans une liste déroulante.

La précision du pointage peut aller jusqu’à 1 minute d’arc par compensation des erreurs mécaniques de la monture. Cette procédure appelée « Backlash » nécessite de mesurer le temps entre deux déplacements opposés de la monture. L’opération est simple à réaliser et permet surtout en astrophotographie de gagner un temps précieux. L’objet que vous désirez photographier est généralement au centre du capteur… un vrai plaisir !

Caractéristiques	Lunette Sky-Watcher Black Diamond 80ED f/7.5 sur monture NEQ5 Go-To
Tube optique	Métal Objectif à 2 éléments traités multi-couches avec verre FPL-53 (Schott)
Longueur focale	600mm
Porte Oculaire	Crayford 50.8/31.75 Sky-Watcher avec microfocuser (dual speed 1:10)
Poids du tube	2,5kg
Dimensions du tube (longueur x largeur)	620mm x 100mm
Pouvoir de résolution	1.45″
Magnitude limite	11.3
Clarté	178x
Monture ensemble	Monture équatoriale allemande NEQ5 Pro Go-To Motorisée double axes avec pointage automatique Go-To Moteur pas à pas résolution : 0.144 arc/sec Vitesse de déplacement jusqu’à 3.4°/sec – Rattrapage de 2x à 800x
Système Go-To	Raquette de commande SynScan avec 42 900 objets de catalogues célestes usuels Mode de suivi : Sidéral, Lunaire ou Solaire Fonction : Park, Synchronisation, Backlash, Identification, Tour…
Capacité de charge	9kg Capacité de charge optimale en astrophotographie : 7.5kg
Contrepoids	2 contrepoids de 5kg fournis
Trépied	Trépied tubulaire en acier réglable en hauteur (71cm à 123cm)
Poids des éléments	Monture : 7kg Monture avec kit Go-To : 8kg Trépied : 3,8kg

La lunette Sky-Watcher Black Diamond 80ED f/7.5 sur monture NEQ5 Pro Go-To est livré avec les accessoires suivants :

• • 1 Lunette Sky-Watcher 80/600 avec crayford microfocuser (dual speed 1:10)

• • 2 colliers

• • 1 queue d’aronde 21cm

• • 1 oculaire coulant 50,8mm : LET 28mm

• • 1 chercheur droit 9×50

• • 1 renvoi coudé diélectrique 50,8mm

• • 1 valise de transport

• • 1 Monture équatoriale NEQ5

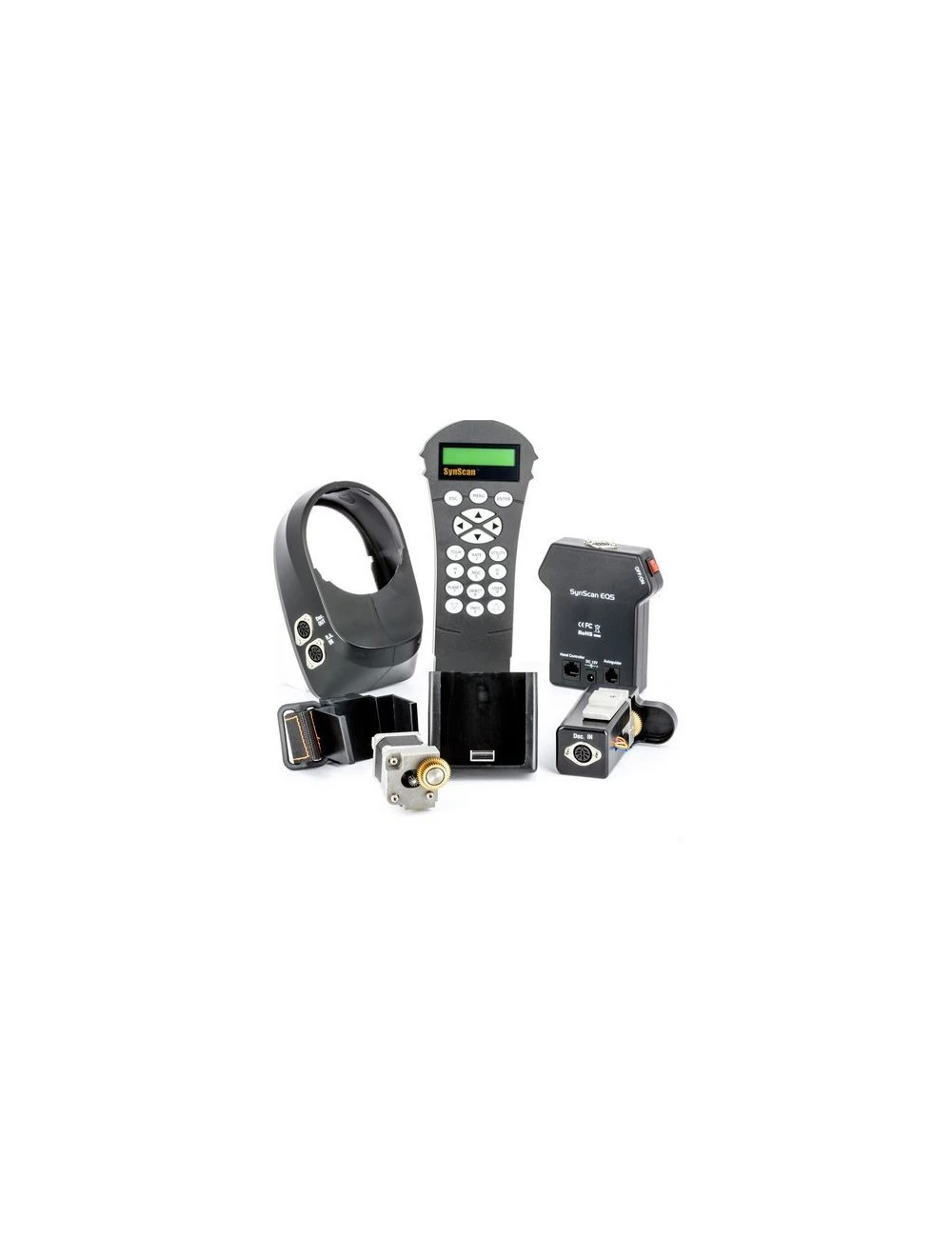

• • 1 kit Pro Go-To pour NEQ5 (à monter soi-même sur la monture)

• • 1 raquette de commande SynScan Go-To

• • 1 tablette porte accessoires

• • 1 Câble d’alimentation fiche allume cigare

• • 1 Trépied tubulaire en acier réglable en hauteur (71cm à 123cm)

• • 2 contrepoids de 5kg

• Manuel d’utilisation en français
