Une monture à entraînement harmonique compacte avec un poids de charge étonnant.

• Motorisation à réducteurs elliptiques
• Utilisable en mode azimutal ou en mode équatorial
• Poids plume : seulement 4 kg
• Poids de charge de 8 kg, sans utiliser de contrepoids



Arrivage France estimé à fin juin-début juillet 2023. Prise de commande possible en magasin, directement par téléphone auprès de nos services ou via la boutique en ligne.

Tout savoir sur la monture ZWO AM3

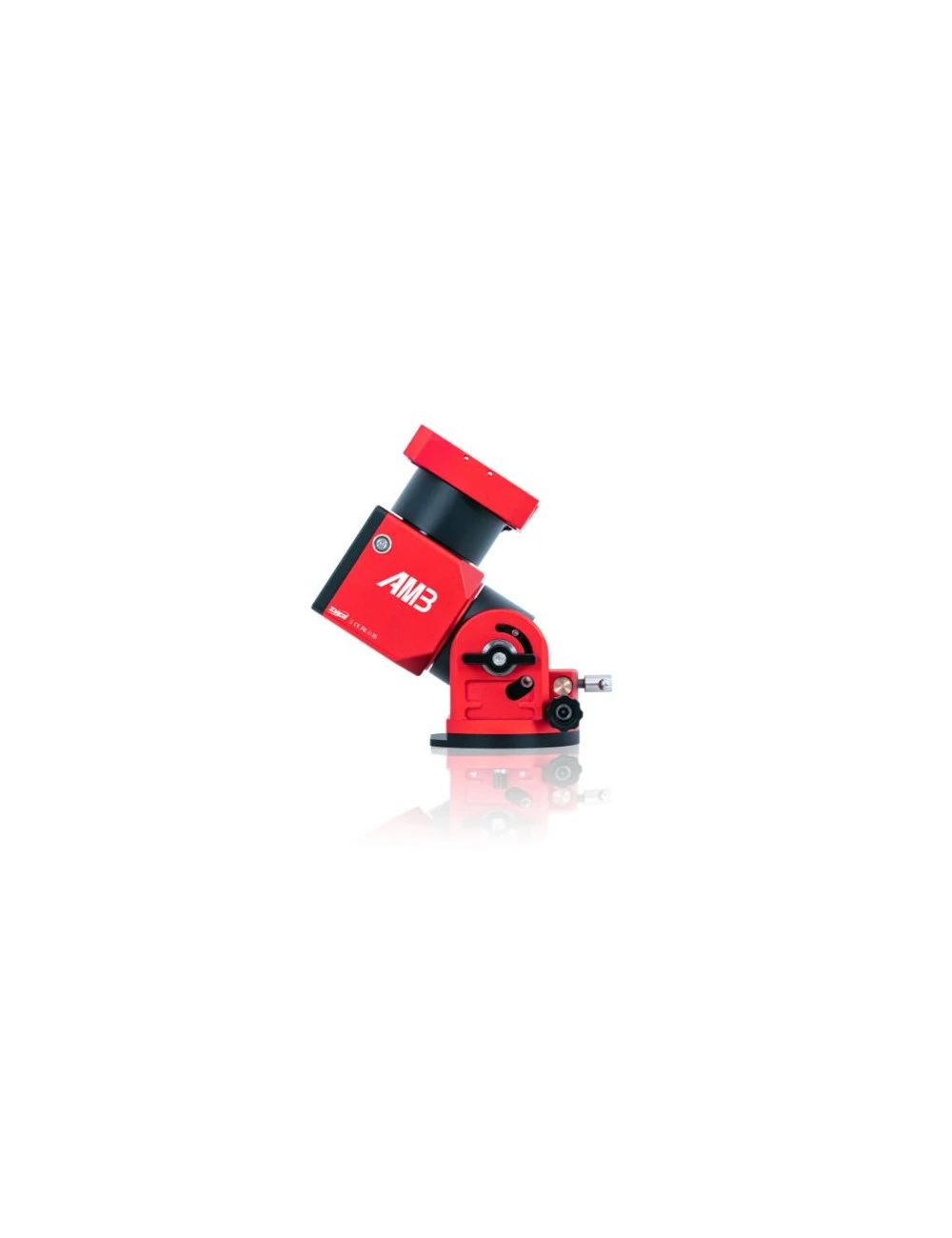

La monture ZWO AM3 est une version plus légère et plus compacte de l’AM5. Elle reprend la technologie de motorisation à entraînement harmonique, éprouvée et largement utilisée en robotique et dans l’aéronautique, basée sur l’utilisation de réducteurs elliptiques et de courroies synchrones. La monture AM3 offre ainsi une capacité de charge impressionnante de 8 kg sans utilisation de contrepoids (13 kg en utilisant des contrepoids supplémentaires) pour un poids de seulement 4 kg. L’AM3 peut être placée soit en position azimutale, soit en position équatoriale, selon le besoin. Elle est pilotable de 3 manières différentes : avec une raquette de commande, par l’intermédiaire d’une application pour smartphone ou directement par ordinateur.

Les technologies utilisées dans la monture ZWO AM3 sont similaires à celles utilisées en robotique. Le montage peut dérouter au premier abord ; la monture paraît nettement sous-dimensionnée et mal équilibrée alors que l’ensemble est extrêmement robuste et parfaitement stable.

Les montures équatoriales classiques nécessitent l’utilisation de contrepoids. L’équilibrage est difficile à conserver en ascension droite et en déclinaison quelle que soit la position du tube. Leur transport et leur stockage sont souvent une épreuve pour l’astronome amateur nomade. Certaines montures à entraînement harmonique ont des fonctionnalités trop simplistes, une capacité de charge insuffisante ou un fonctionnement erratique.

La motorisation à entraînement harmonique

Ce type de motorisation est basé sur un engrenage à onde de déformation, composé de 3 éléments : un moyeu elliptique (le générateur d’onde), une couronne déformable liée à l’arbre de sortie et une couronne extérieure solidaire du bâti de la monture. Cet ensemble constitue un réducteur elliptique qui offre un rapport de transmission très important, 300:1 dans le cas de la monture ZWO AM3.

La société ZWO s’est associée à un fabricant de réducteurs reconnu afin de réaliser un modèle adapté aux besoins de l’astronomie amateur, y associant notamment une courroie synchrone. Le résultat est un système d’entraînement doux proposant une erreur périodique faible et un couple important. La précision du guidage atteint 0,5 à 0,8 seconde d’arc, idéale pour l’astrophotographie.

La monture ZWO AM3 est équipée d’un réducteur elliptique sur chacun de ses axes.

Une monture mixte

La monture ZWO AM3 est utilisable soit en position équatoriale, soit en position azimutale. Le basculement à vide est extrêmement facile et rapide, du fait de son faible encombrement ; l’inclinaison est réglable de 0 à 90 degrés.

La monture ZWO AM3 est inclinable à volonté, sur une plage allant de 0 à 90 degrés.

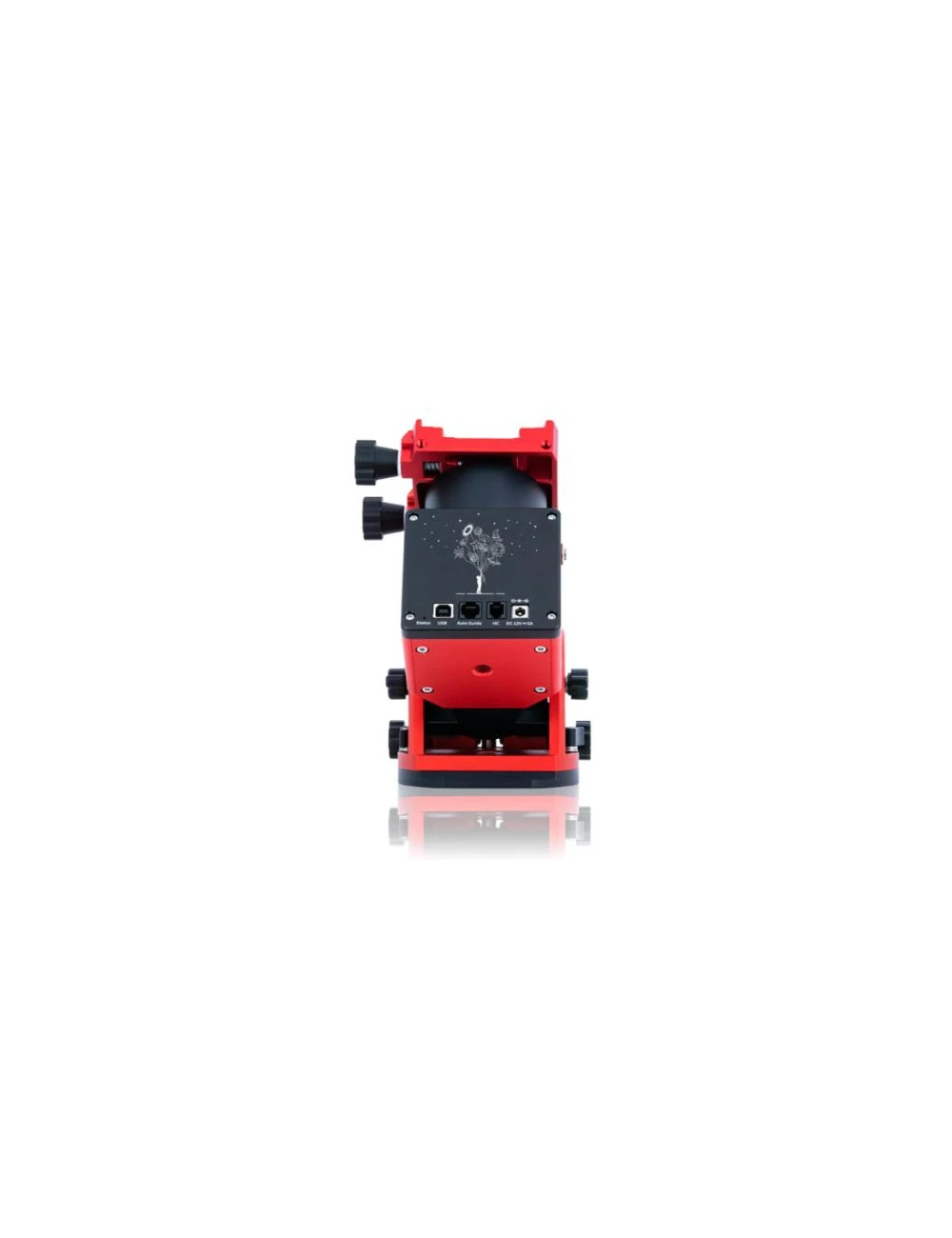

La position équatoriale est indispensable pour l’astrophotographie car elle supprime la rotation de champ. La position azimutale est parfaite pour l’observation. L’application de commande et les pilotes de la monture prennent en charge les 2 types de fonctionnement. La couleur de la LED située sur le panneau de commande indique le mode utilisé, d’un seul coup d’oeil.

Plusieurs possibilités de pilotage

La monture ZWO AM3 dispose d’une motorisation double axe assurant le suivi, les déplacements et le guidage. Une raquette de commande à joystick est fournie. Elle dispose en outre du pointage automatique, réalisé par le biais de l’application sur smartphone ou par le biais de programmes tiers via un pilote ASCOM. La monture est pilotable soit par une connexion Wi-Fi intégrée, gérée par une interface web, soit par une connexion filaire. La mise à jour des firmwares de la raquette de commande et de la monture est simple et facile.

La monture AM3 fournit son propre réseau Wi-Fi. Il suffit d’y connecter votre smartphone pour pouvoir la piloter directement depuis une application. Le boîtier ASIAIR optionnel centralise la commande de tous vos accessoires ZWO

Compatible avec les boîtiers ASIAIR Plus ou ASIAIR Mini, la monture AM3 s’intègre parfaitement dans une configuration astrophotographique complète basée sur les caméras, roues à filtres ou moteurs de mise au point de marque ZWO.

Une raquette ergonomique à joystick permet de commander facilement la motorisation double axe de la monture ZWO AM3.

Caractéristiques :



Caractéristique	Monture ZWO AM3
Type de monture	Monture équatoriale
Modes d’utilisation	Equatorial / Azimutal
Mécanique
Capacité de charge	8 kg sans contrepoids. 13 kg avec contrepoids optionnels.
Plage de réglage de latitude	0 à 90 degrés
Plage de réglage fin en azimut	plus ou moins 10 degrés
Type de queue d’aronde	Compatible Losmandy et Vixen
Filetage de la barre de contrepoids optionnelle	M12
Position d’initialisation	Butée mécanique
Electronique
Entraînement	Réducteurs elliptiques + courroies synchrones (rapport de transmission de 300:1)
Motorisation en AD	Moteur pas à pas type NEMA14 avec réducteur elliptique + courroie synchrone + frein
Motorisation en Dec	Moteur pas à pas type NEMA14 avec réducteur elliptique + courroie synchrone
Précision des pas moteur	0,17 secondes d’arc
Erreur périodique native	environ 20 secondes d’arc
Durée de la période	288 s
Vitesse de déplacement maximale	6 degrés/seconde
Vitesse de déplacement possibles	0.5x, 1x, 2x, 4x, 8x, 20x, 60x, 720x, 1440x la vitesse sidérale
Alimentation électrique	12V 3A (fiche d’alimentation DC5.5-2.1)
Consommation électrique	12V/0.386A (à l’arrêt), 12V/0.58A (en suivi), 12V/1.7A (en Goto)
Guidage	fiche compatible ST4
Interface de communication	USB / Wi-Fi
Sécurité	Frein de protection en cas de coupure électrique intempestive
Physique
Poids	4 kg
Conditions d’utilisation	-15°C à +40°C



Eléments livrés :

• 1 monture ZWO AM3
• 1 raquette de commande à joystick
• 1 cordon pour raquette de commande
