Plaque De Tilt M48 ZWO

L’imagerie avec des capteurs de plus en plus grands imposent des contraintes autrefois plus limitées. Il est en effet indispensable qu’un capteur de grand diamètre (au-delà du format APS-C) soit parfaitement perpendiculaire à l’axe optique sous peine d’étoiles fortement déformées au bord de champ. Le défaut d’orthogonalité, appelé tilt, peut cependant être corrigé à l’aide d’un adaptateur réglable.

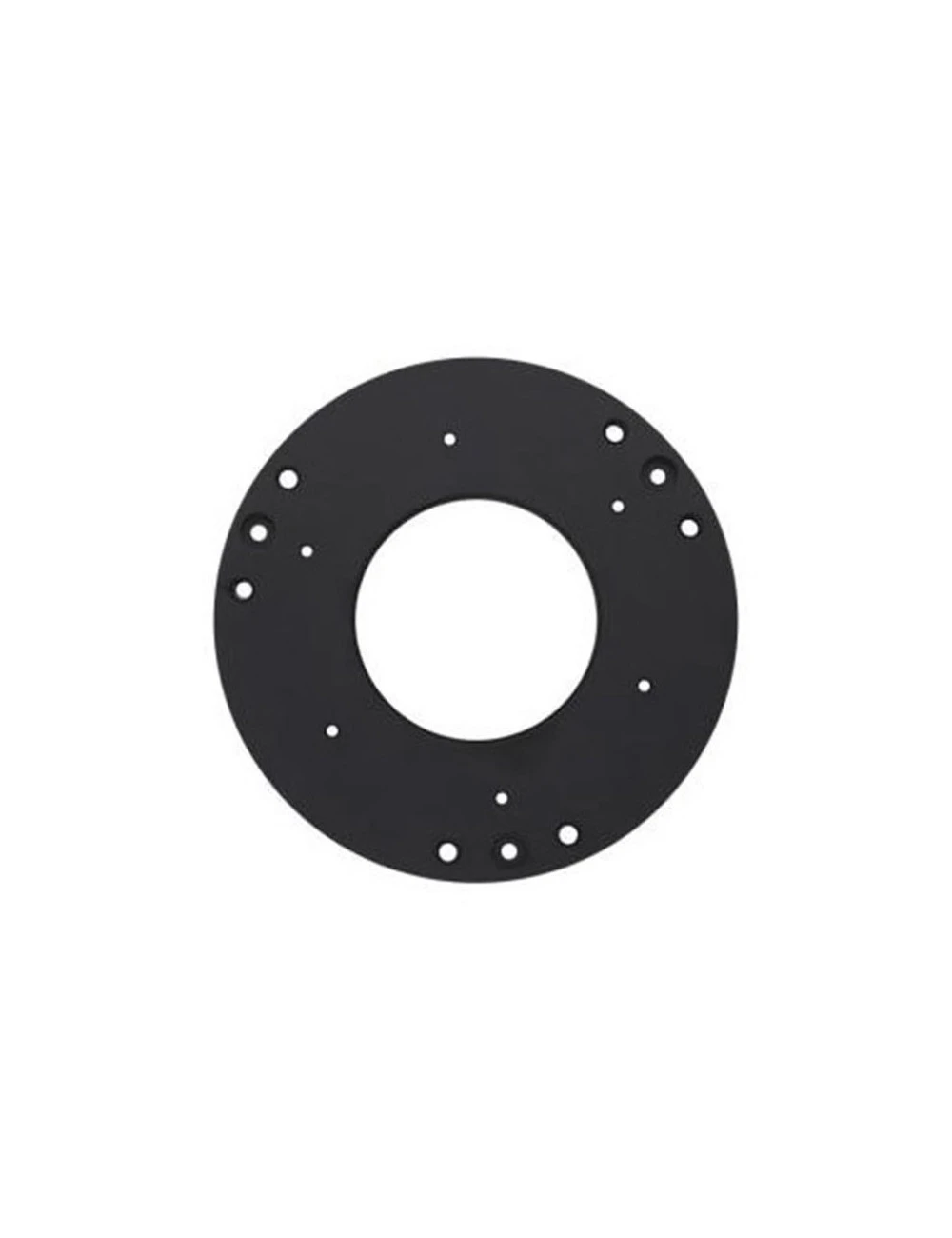

Pour cela ZWO propose pour ses caméras une bague de tilt de 5mm d’épaisseur au format M48 (entrée/sortie). Elle s’adapte sur la face avant des caméras ZWO ASI2600/6200/2400 ou le diviseur OAG M68. 3 vis à 120° permettent à l’aide d’une clef Allen le réglage de l’inclinaison, 3 sont pour la fixation. A noter : inclus avec les caméras plein format.

Dessin technique de la bague de tilt ZWO M48

• Construction solide en aluminium
• Diamètre maximal : 90mm
• Tirage généré : 5mm (à prendre en compte dans votre calcul du back-focus total)

Exemple d’utilisation

Configuration avec la bague de tilt ZWO M48
